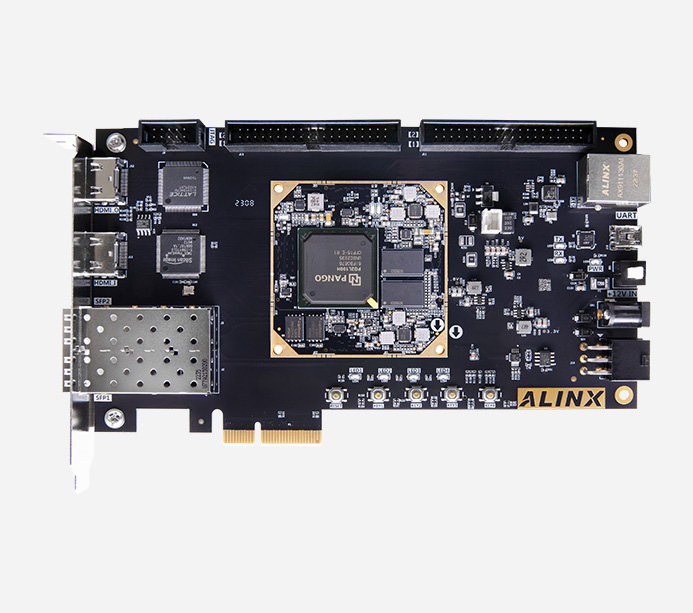

FPGA 型號

PG2L100H-6IFBG676

查找表 LUT6

66600 個

等效 LUT4

99900 個

觸發器 (FF)

133200 個

DRM（36Kbits）

155 個

APM 單元（乘法器）

240 個

PCIe Gen2

1 個

模數轉換 / ADC

1 個 12bit，1Mbps AD

HSSTLP

8 路，6.6Gb/s max

溫度等級

工業級 -40℃~85℃

速度等級

-6

DDR3

2 片 512MB 共 1GB，32bit，用于數據緩存

QSPI Flash

2 片 8MB 共 16MB QSPI FLASH，用作 FPGA 配置文件和用戶數據存儲

晶振

1 個 50Mhz 有源晶振，為 FPGA 提供參考輸入時鐘
2 個 125Mhz 有源晶振，給 FPGA 內部 HSSTLP 提供參考輸入時鐘
1 個 200Mhz 有源晶振，給開發板提供的系統時鐘源

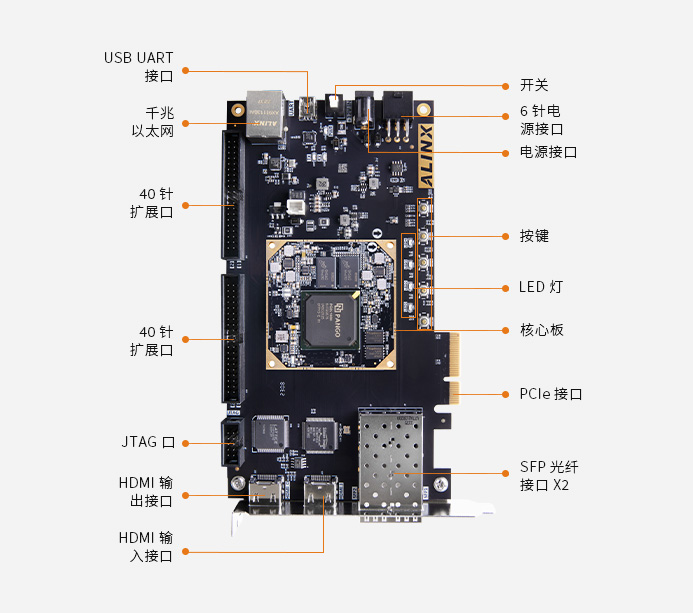

HDMI 輸入

1 路 HDMI 輸入，支持 1080P@60Hz 輸入，支持不同格式的數據

HDMI 輸出

1 路 HDMI 輸出，支持 1080P@60Hz 輸出，支持 3D 輸出

PCIe 接口

1 路 PCIe x4 接口，支持 PCI Express 2.0 標準，提供 PCIe x2 高速數據傳輸，單通道通信速率可高達 5Gb/s

光纖接口

2 路 SFP 高速光纖接口，通信接收和發送的速度高達 6.6Gb/s

千兆以太網

1 路 10/100M/1000M 以太網 RJ-45 接口，提供網絡通信服務

USB 轉串口

1 路 Uart  轉 USB 接口，用于和電腦通信，方便用戶調試

EEPROM

1 片 IIC 接口的 EEPROM 24LC04

JTAG 口

10 針 2.54mm 標準的 JTAG 口，用于 FPGA 程序的下載和調試

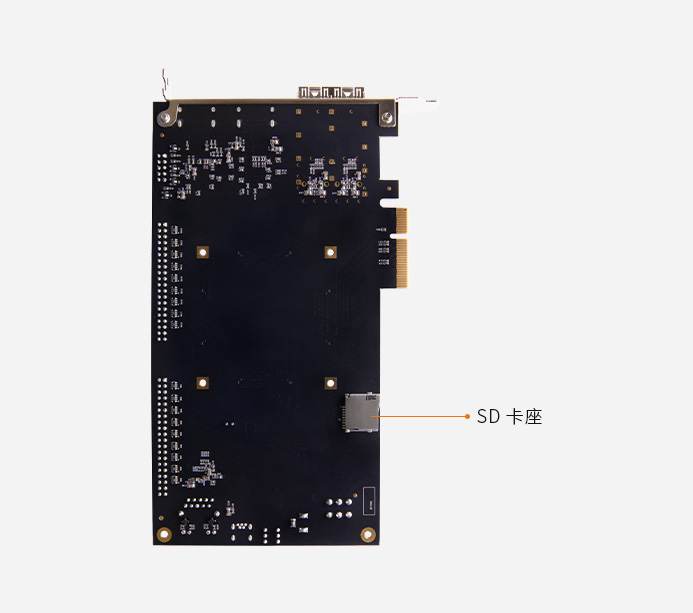

SD 卡座

1 路 Micro SD 卡座，支持 SPI 模式

LED

5 個 LED（1 個在核心板，4 個在擴展板）

按鍵

4 個用戶按鍵，1 個復位按鍵

40 針擴展口

預留 2 個 40 針 2.54mm 間距的擴展口，可接 ALINX 各種模塊（雙目攝像頭，TFT LCD 屏，高速 AD 模塊等）擴展口包含 5V 電源 1 路， 3.3V 電源 2 路，地 3 路，IO 口 34 路

輸入電壓

+12V 電壓輸入

供 電

12V / 3A 供電

輸入電流

最大電流 3A

FPGA 開發板

1 塊

USB 下載器

1 套

USB 線

1 根

擋板

1 個

12V 電源

1 塊

尺寸大小

核心板 60mmx 45mmx 6.0mm，擴展板 188mmx 106mm

疊層數量

核心板 12 層 PCB 設計，擴展板 6 層 PCB 板設計
