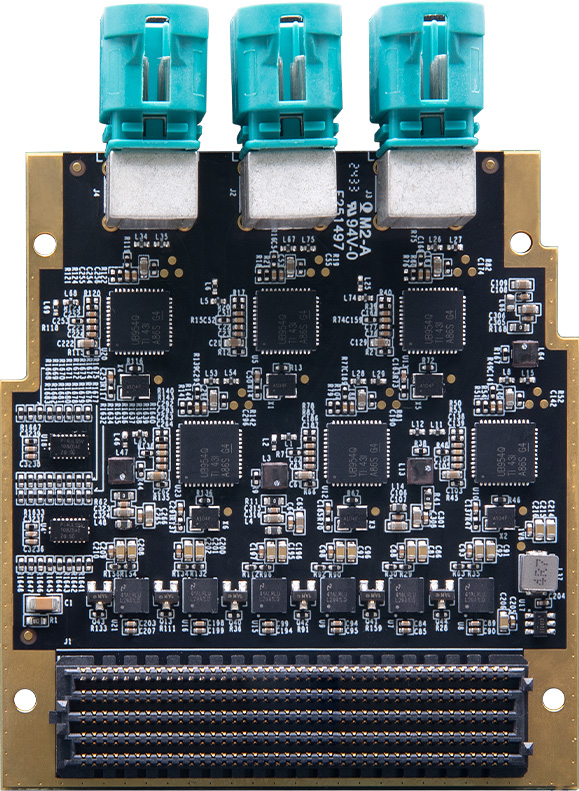

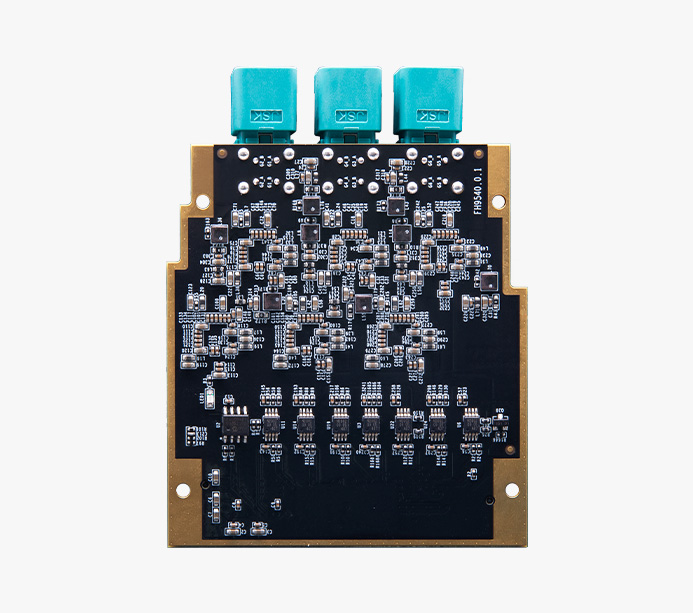

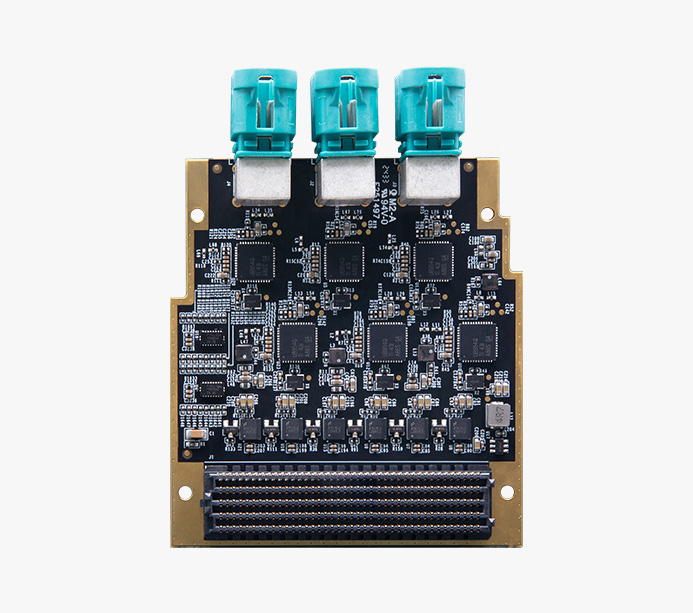

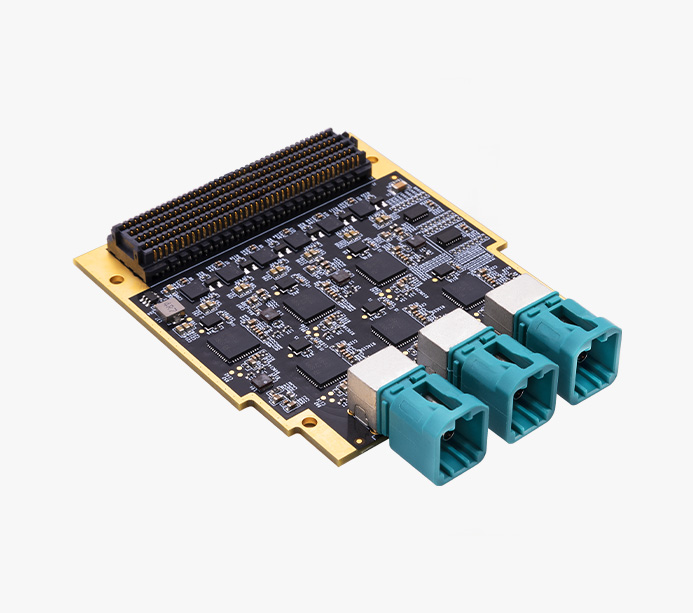

FH9540 采用 6 片 DS90UB954TRGZTQ1 實現 12 路視頻接收解碼輸出視頻接口采用 4 合 1 的 FAKRA 車規同軸連接器
接口

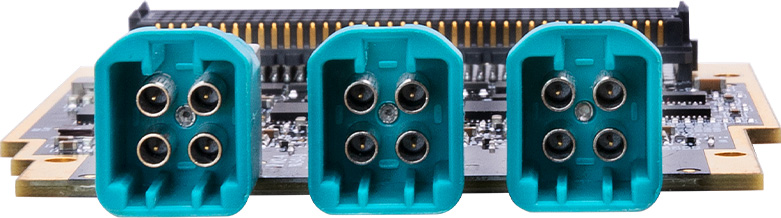

車規級 Z Code Mini Fakra 4 合1 連接器
串行器
2MP MIPI CSI-2 FPD-Link III
視頻輸出
支持 12 通道視頻輸出,支持 2MP 60 幀或 4MP 30 幀
線纜長度支持
FPD-LINK Ⅲ 模式下可達 15米
輸入圖像格式
支持 RAW10/12,YUV422 10bit 視頻圖像格式。可以通過 I2C 配置
FMC 接口
標準的 HPC 連接器

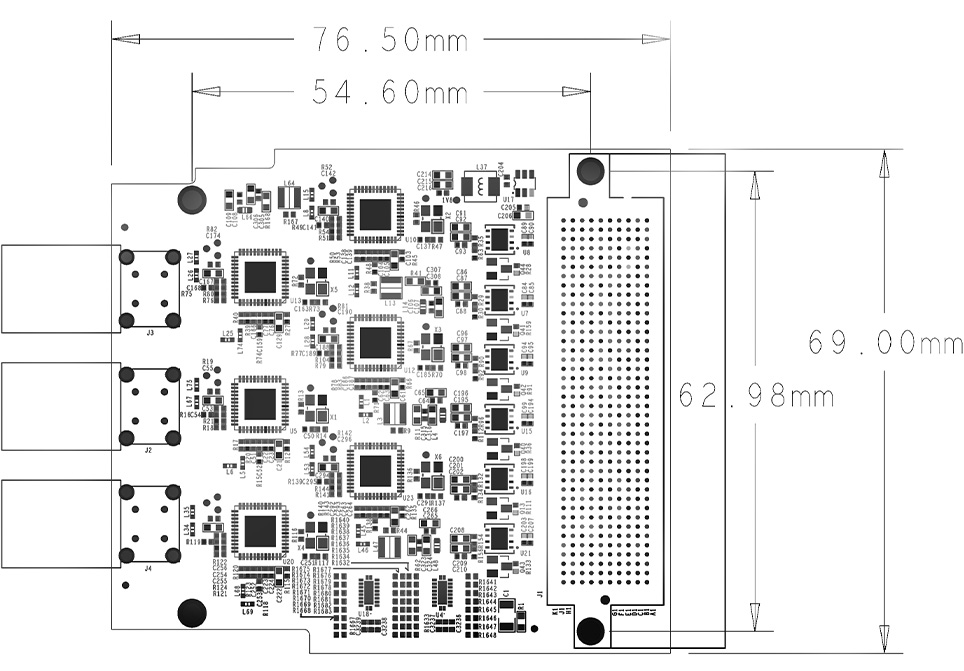

板卡尺寸
76.5x 69mm

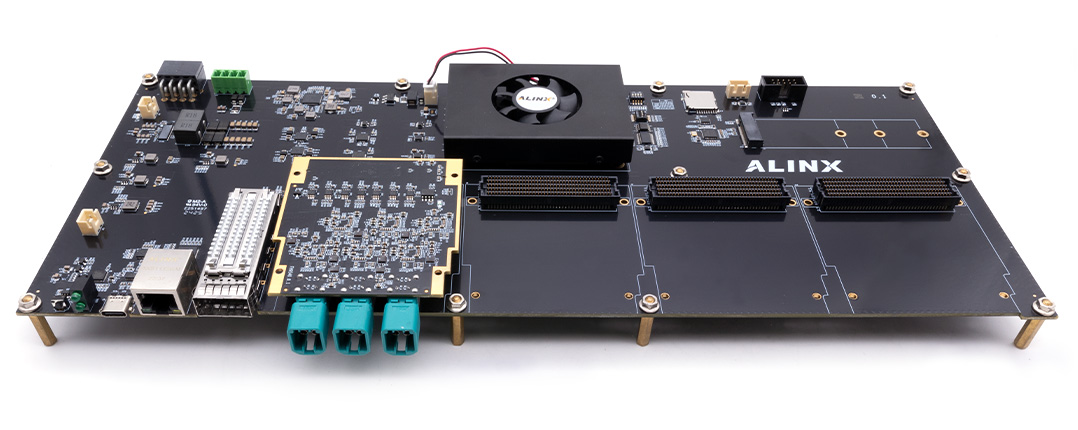

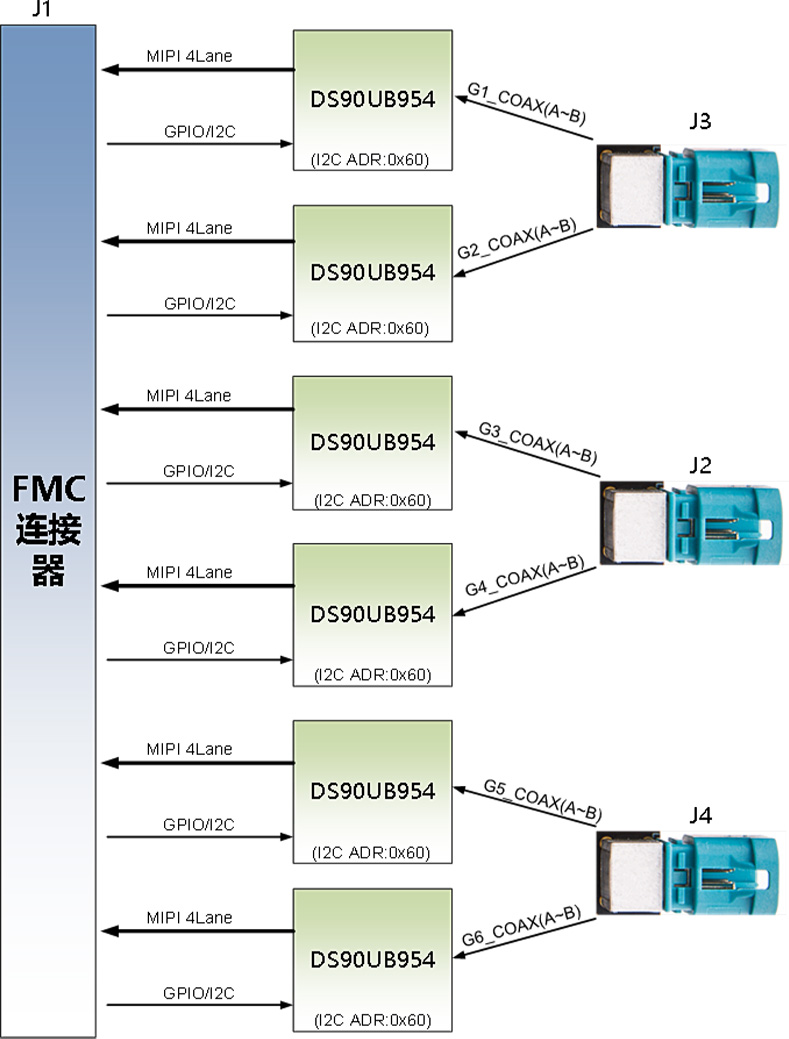

目前 FH9540 模塊只能適配 Z7-P,Z19-P,BZ7,BZ10 開發板,下圖為 FH9540 模塊和 BZ10 的安裝圖,連接到 BZ10 的FMC1,通過 Fakra 連接器,連接到 FH9540 接收圖像數據

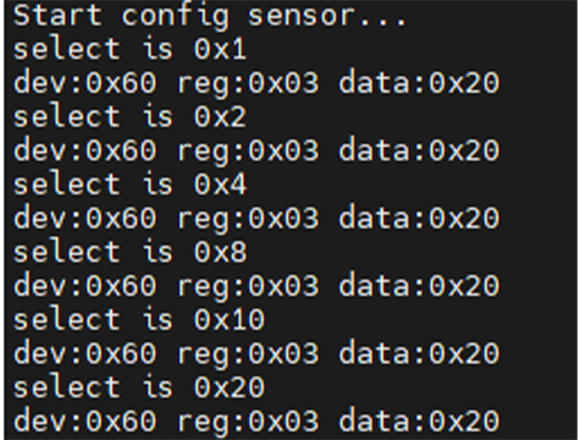

I2C 測試:通過 I2C 讀寫 6 個 954 芯片,驗證 I2C 通路,可以讀到芯片的寄存器數據,并進行配置

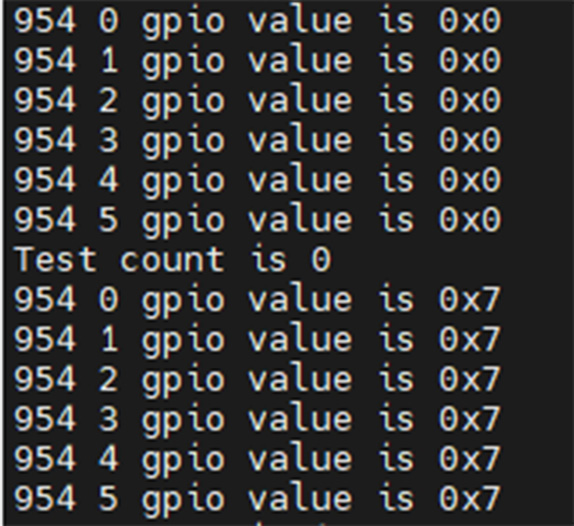

測試 GPIO:每個 954 芯片有 3 個 GPIO 連接到 FPGA,通過 I2C 配置 954 寄存器,修改 3 個 GPIO 的輸出值,并用 axi gpio ip 讀到 GPIO 的值,并打印

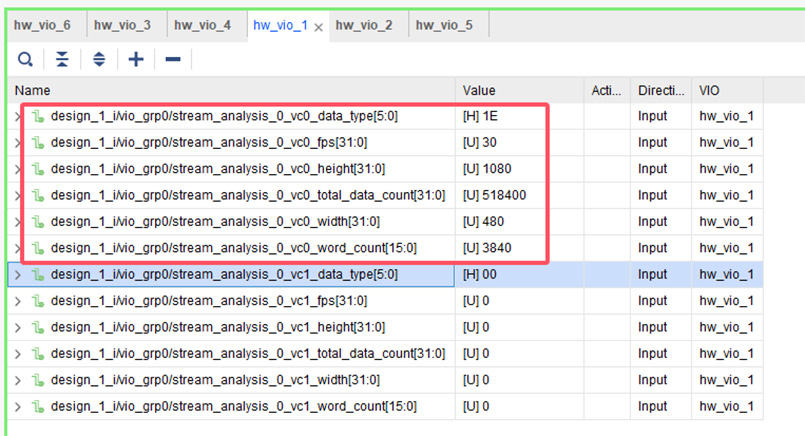

測試圖像接收:每個 954 芯片有 2 個 port,可以接收 12 路攝像頭數據,經過 I2C 配置,將 port0 的接收數據的 VC 配置為 0,port1 的 VC 配置為 1
第 1 個 954 芯片 port0

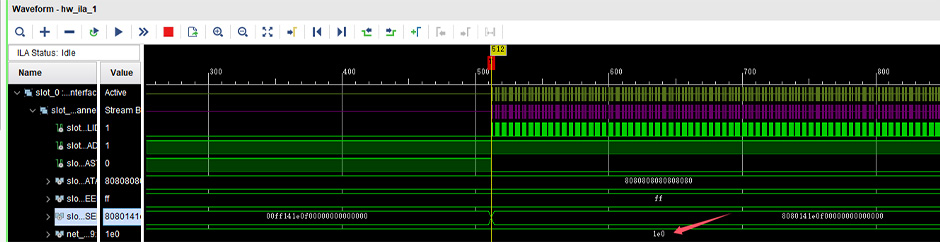

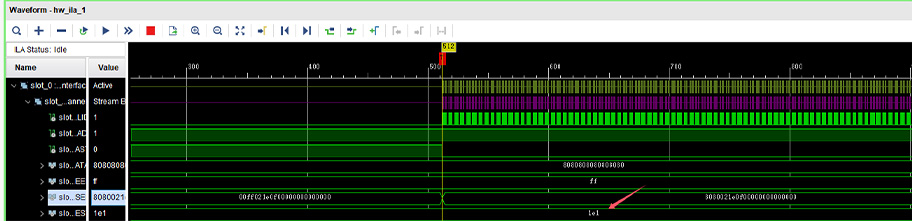

測試圖像接收:依次測量 6 個 DS90UB954 芯片的 2 個 port,6 路 DS90UB954 芯片的功能均正常

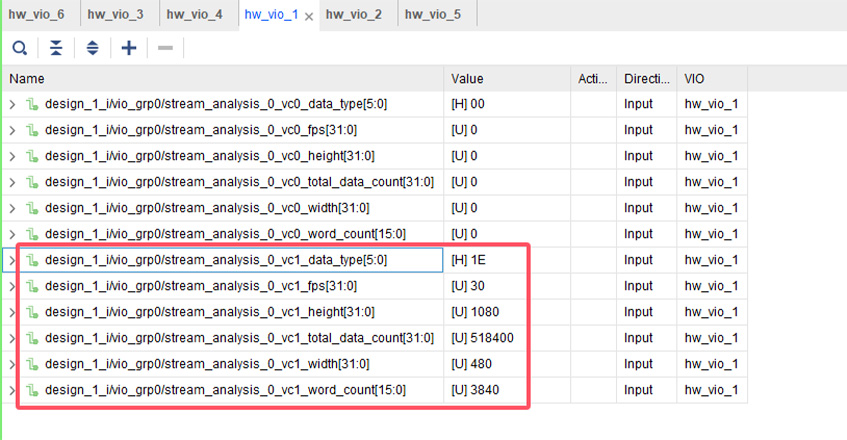

第 1 個 954 芯片 port1
