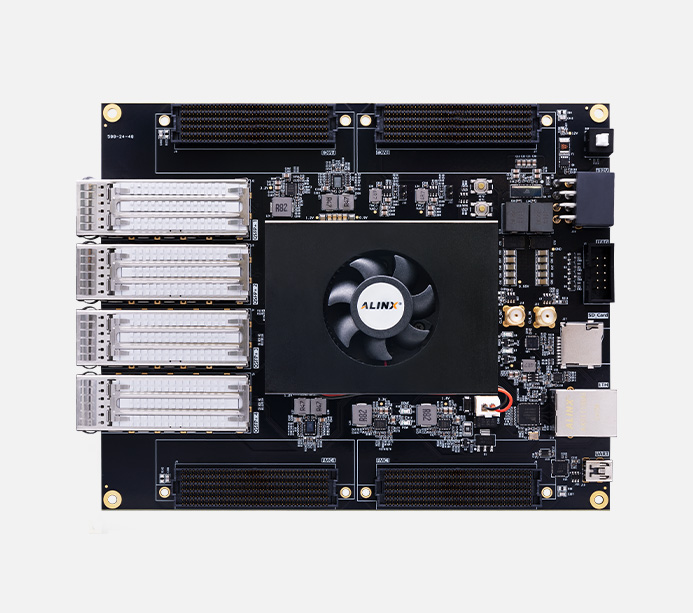

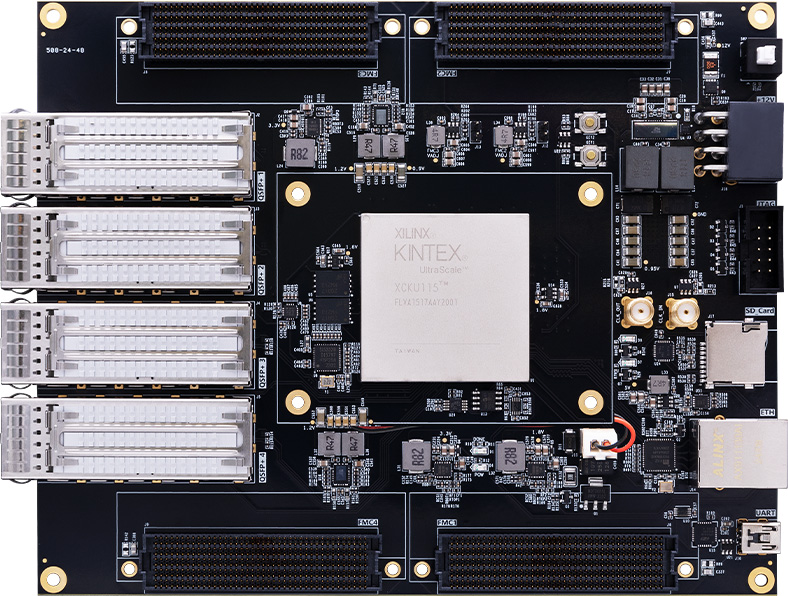

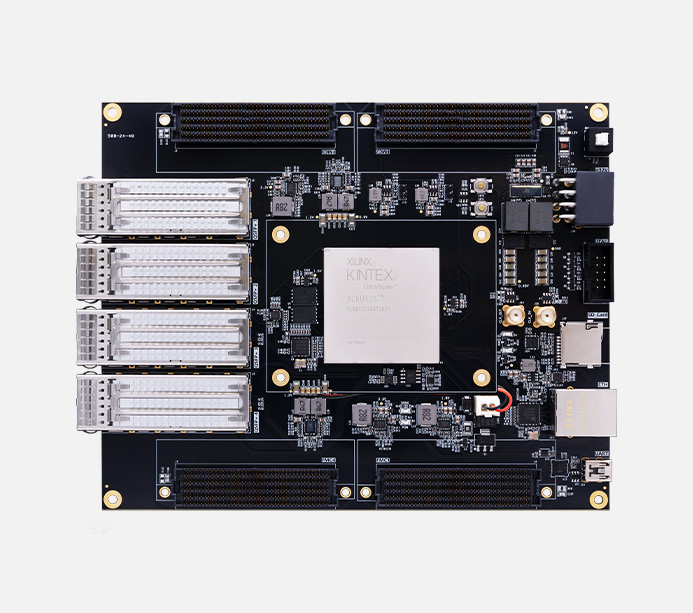

芯片型號

XCKU115-2FLVA1517I

Logic Cells

1451K

觸發器(FF)

1326K

LUTs

663K

Block RAM

75.9 Mb

DSP Slices

5520

PCIe Gen3 x8

6

GTH 收發器

64 個，16.3Gb/s max

速度等級

-2

溫度等級

工業級

QSPI Flash

2 片 64MB 的 QSPI FLASH 存儲芯片，可用作 FPGA 芯片配置文件 和用戶數據的存儲

時鐘配置

板載一個 200Mhz 的差分晶振 ，給 FPGA 系統提供穩定的時鐘源
板載一個 156.25Mhz 的差分晶振 ，給光纖提供參考時鐘

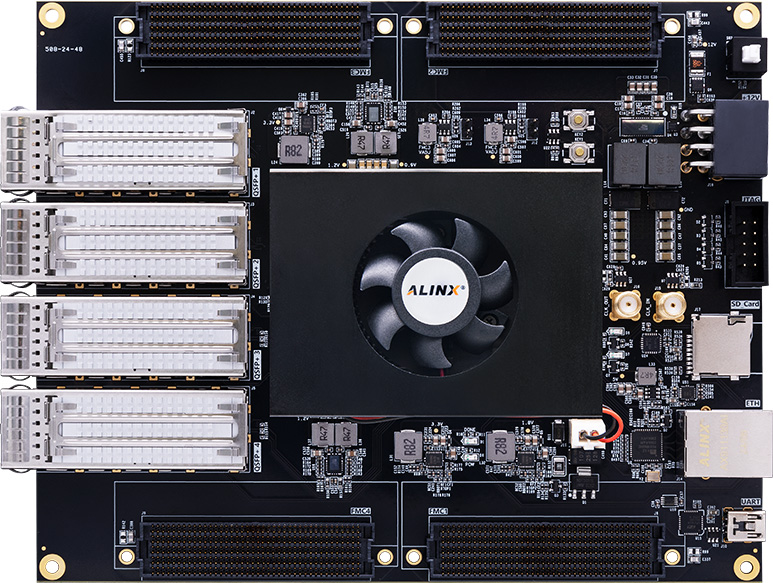

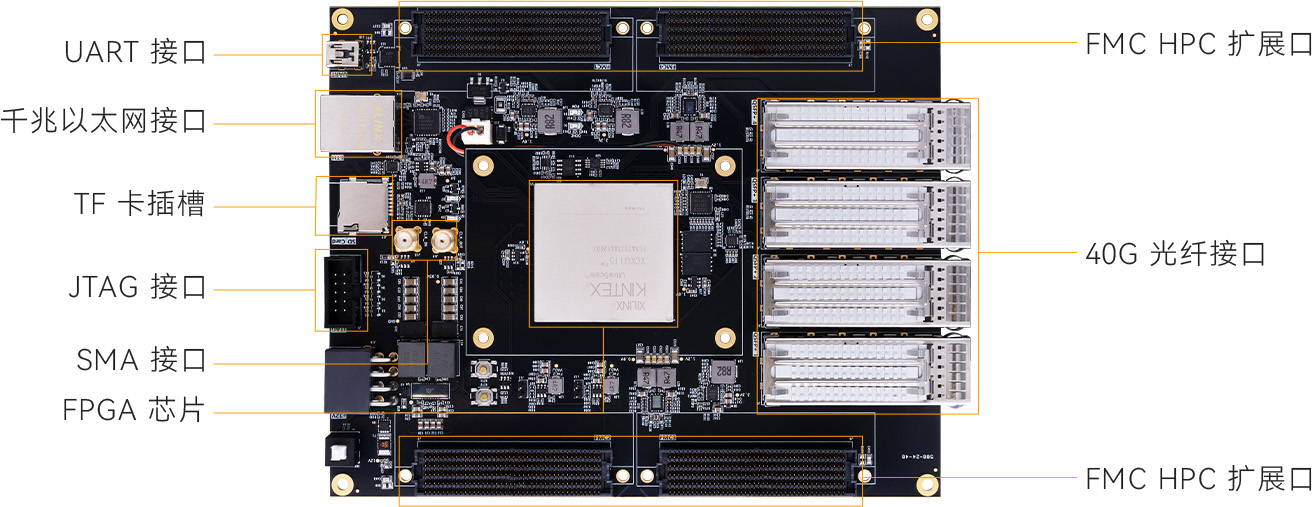

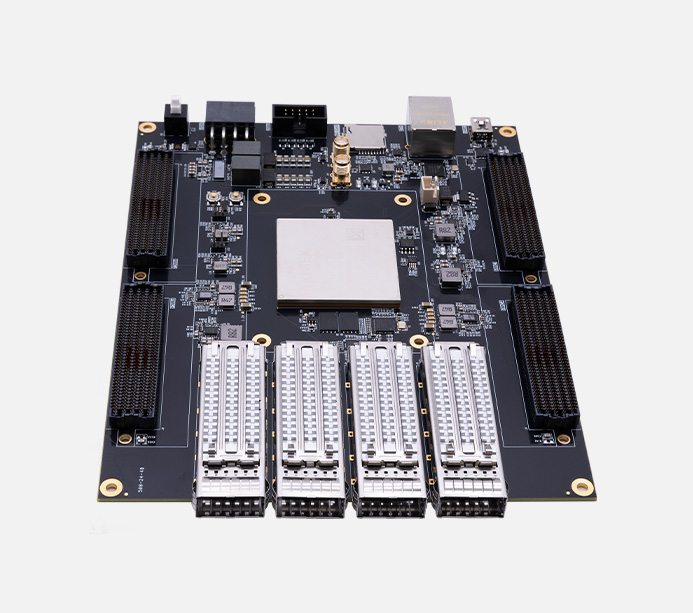

40G 光纖接口

4 個 QSFP28 光纖接口提供獨立的發送和接收通道，單通道數據速率 40Gbps

以太網接口

1 路 10/100M/1000M 以太網 RJ45 接口，用于和電腦或其它網絡 設備進行以太網數據交換

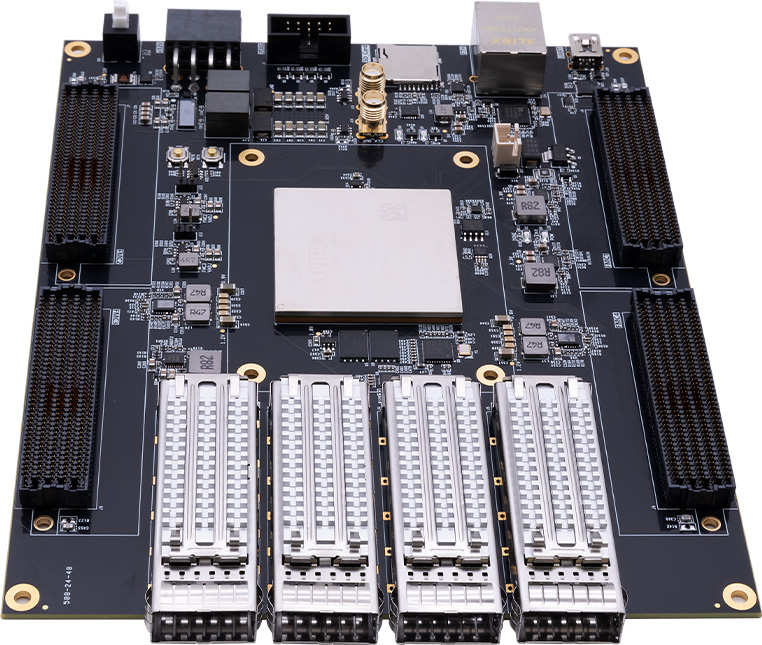

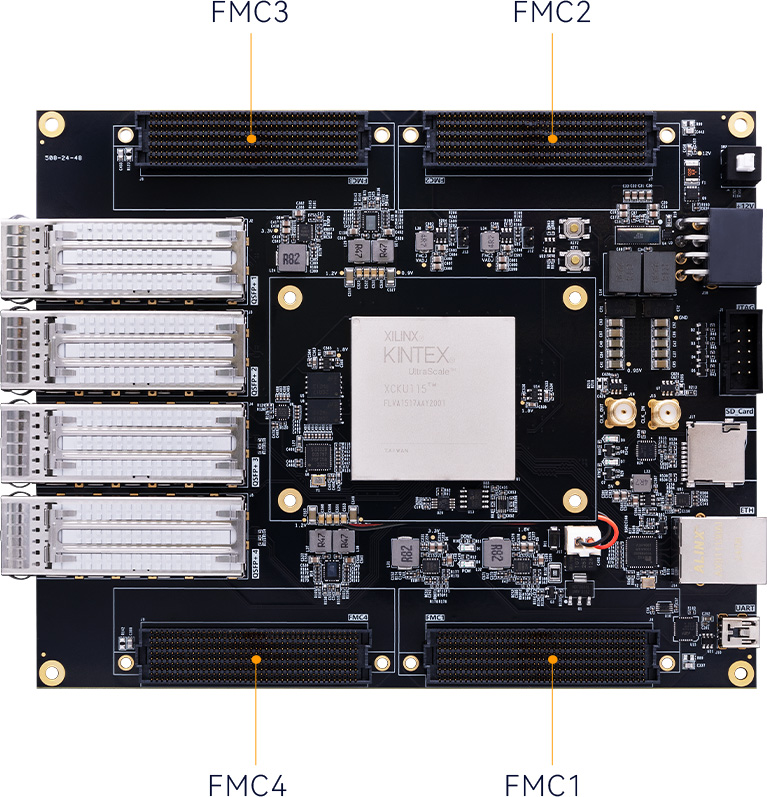

FMC 擴展口

4 路標準的FMC HPC擴展口外接各種FMC模塊（如HDMI輸入輸出模塊、雙目攝像頭模塊、高速AD模塊等）

USB轉串口

1 路 Uart 轉 USB 接口， 用于和電腦通信，方便用戶調試

SMA接口

2 路 SMA 外接接口,引腳連接上收發器上，用于外接高速的輸入 輸出信號

SD卡槽

1個Micro型的SD卡接口，以提供用戶訪問SD卡存儲器，用于 存儲圖片，音樂或者其他用戶數據文件

JTAG調試口

1 路10 針 2.54mm 標準 JTAG 口，用于 FPGA 程序下載和調試

溫度傳感器

1 片溫度傳感器芯片 LM75，用于檢測板子周圍環境的溫度

EEPROM

板載一片 EEPROM，用于 IIC 總線的通信和存儲一些客戶自定義信息

LED燈

4 個發光二極管 LED，1 個電源指示燈；1 個 DONE 配置指示燈； 2 個用戶指示燈

按鍵

2 個用戶按鍵， 連接到 FPGA 的普通 IO

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流

FPGA 開發板

1 塊

USB 下載器

1 個

Mini USB 線

1 根

散熱風扇

1 個

12V 電源

1 個

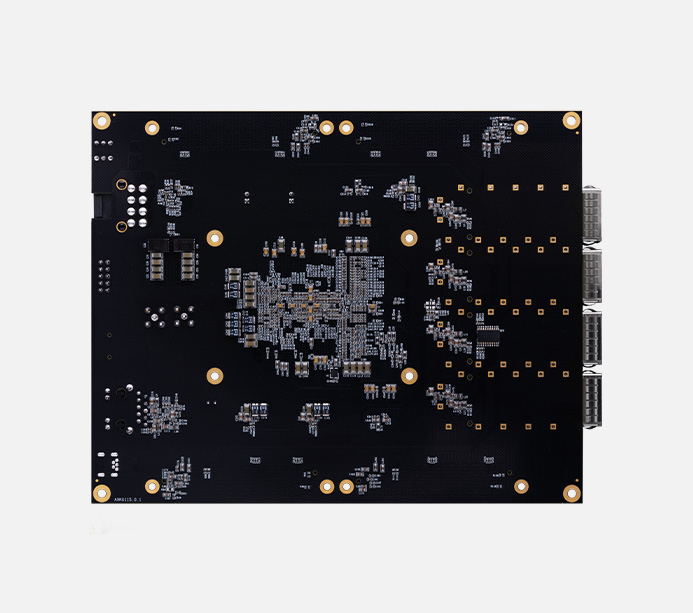

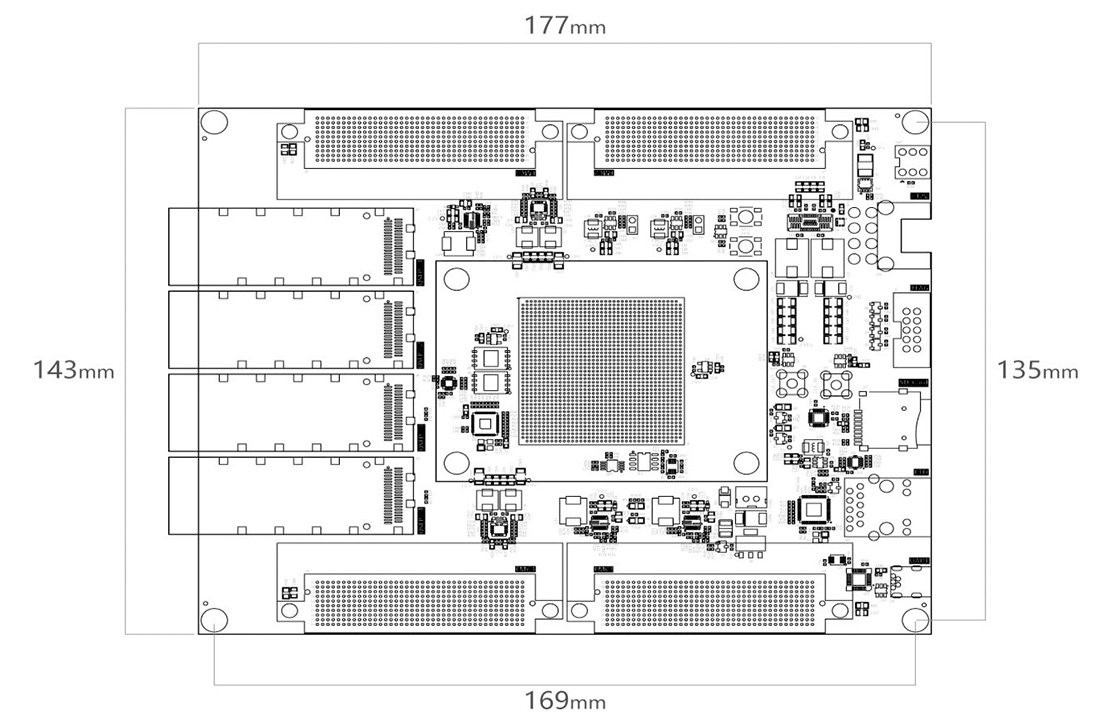

尺寸大小

177mm x 143mm

疊層數量

擴展板 16 層 PCB 設計，預留獨立電源層和 GND 層
