ALINX AMD Kintex UltraScale FPGA核心板 XCKU095 ACKU095

XCKU095

產品型號
ACKU095 V1.0
產地
上海
價格
￥8999.00

產品推薦

產品詳情
資料下載
售后服務

AMD Kintex UltraScale 系列

FPGA 高端核心板

XCKU095 芯片擁有高速邏輯處理能力、大容量存儲、高性能 DSP 處理單元、高速串行收發器、靈活的 I/O 接口和強大的 PCIe 支持等優勢

·1176K
Logic Cells
·1075K
Flip-Flops

·4GB
DDR4
·32MB
QSPI FLASH

·20x 16.3Gbp
GTH
·PCIe3.0 x8
高速數據傳輸

功能接口

·核心板

對應開發板

·AXKU095

*了解對應開發板，點擊查看詳情 >>

產品參數

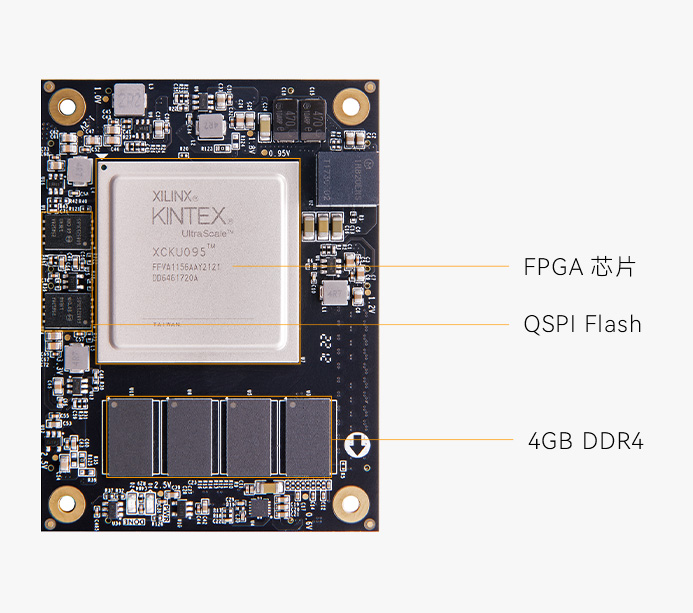

FPGA 芯片

芯片型號

XCKU095-1FFVA1156I

芯片級別

速度等級 -1，工業級 , -40° C ~ 85° C

內存

4GB DDR4，64bit

Logic Cells

1,176K

CLB LUTs

537K

CLB Flip-Flops

1075K

Max. Distributed RAM

4,800Kb

Clock Mgmt Tiles (CMTs)

Total Block RAM

59.1Mb

DSP Slices

768

收發器

20x 16.3Gbps

PCI Express

PCIe Gen3 x8

HR I/O

HP I/O

255

功能和接口

DDR4

4 片 1GB DDR4 共 4GB

QSPI Flash

2 片 16MB QSPI FLASH，可用作 FPGA 用戶數據的存儲

晶振

1 個 200MHz 差分時鐘源，為 FPGA 提供系統時鐘

連接器

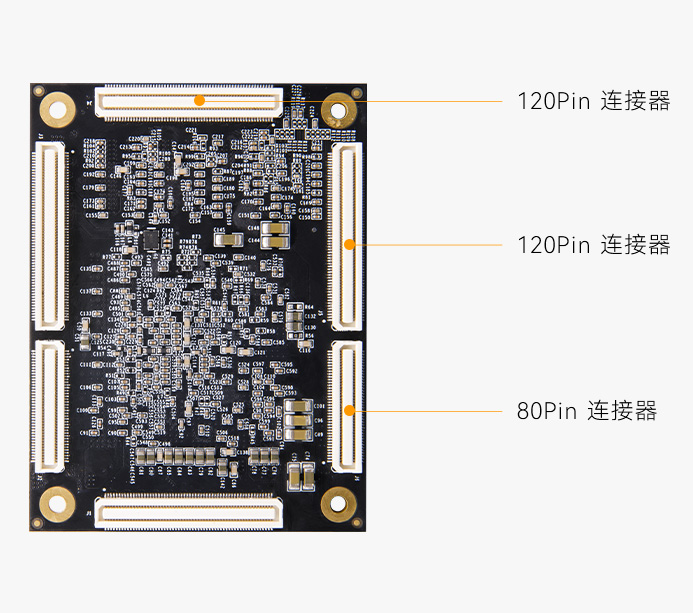

4 個 120Pin+ 2 個 80pin 的板間連接器和底板連接

6 個板對板連接器擴展出了 359 個 IO，其中 104 個 IO 電平是 3.3V，其它 BANK 的 IO 都是 1.8V。另外擴展出 20 對高速收發器 GTH 接口

LED 燈

1 個電源指示燈，1 個 DONE 配置指示燈

電源參數

輸入電壓

+12V 電壓輸入

供電

12V/3A 供電

輸入電流

3A 最大電流保護

包裝清單

開發板

1 塊

散熱風扇

1 個

結構尺寸

尺寸大小

80mmx 60mmx 9.7mm

疊層數量

采用 18 層 PCB 板設計，預留獨立電源層和 GND 層

核心板結構尺寸圖

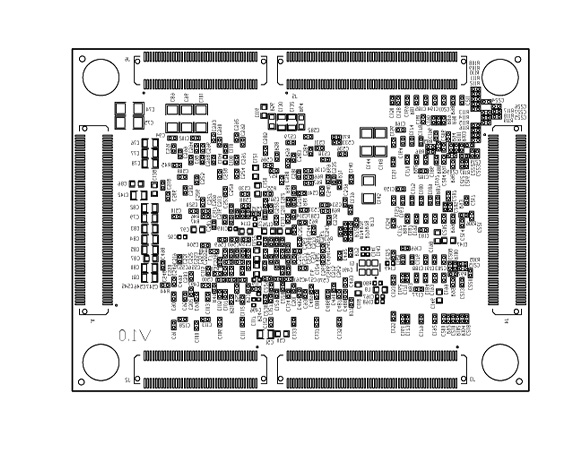

核心板背面結構圖

應用領域

AXKU095 開發板基于 Xilinx KINTEX UltraScale 架構的高性能 FPGA 開發平臺，其豐富的接口和強大的處理能力使其適用于多種應用場景


數據中心計算存儲加速

5G 通信與網絡優化.jpg

5G 通信與網絡優化

工業控制

光通信系統

醫療超聲成像

安防監控

ACKU095 用戶手冊

所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
