軟件無線電射頻 Zynq UltraScale+ RFSoC FPGA開發板 XCZU47DR 雷達通信

XCZU47DR

產品型號
AXW22
價格
￥58000.00

產品推薦

產品詳情
資料下載
售后服務

垂直行業解決方案板卡

高性能射頻信號處理開發平臺

AXW22 采用 AMD Zynq UltraScale+ RFSoC Gen3 系列 ZU47DR 芯片，支持 2 路14 位 RF-ADC 輸入，最大采樣率可達 5GSPS，2 路 14 位 RF-DAC 輸出，最高采樣率可達 9.85GSPS

·XCZU47DR
高端射頻信號芯片
·930K
Logic Cells

·5GSPS
2 路 14bit ADC
·9.85GSPS
2 路 14bit DAC

·40G QSFP+
高速數據傳輸接口
·10G SFP+
光纖接口

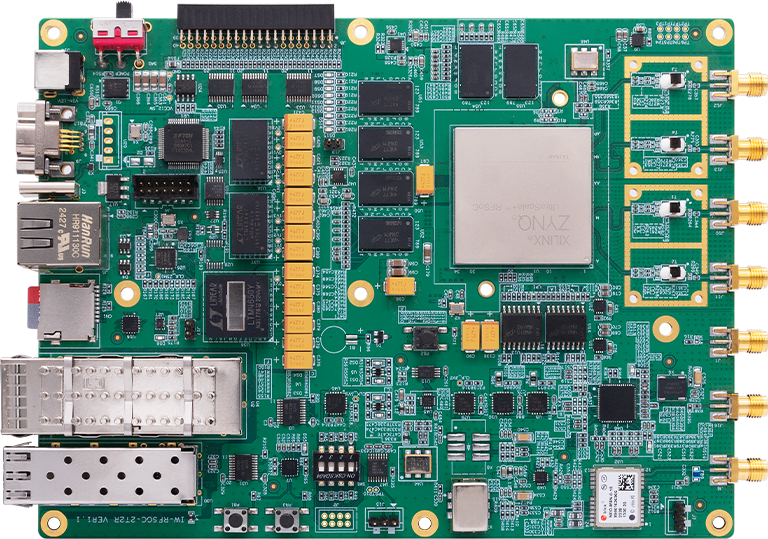

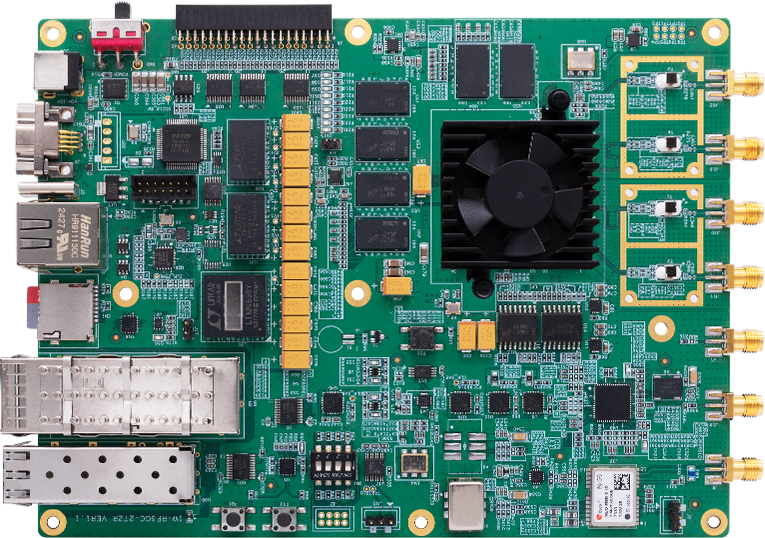

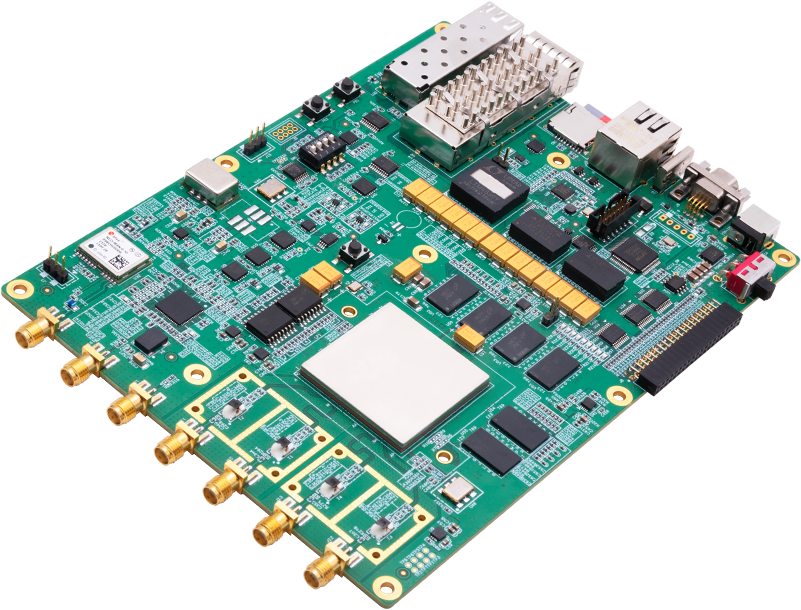

開發板核心硬件架構

采用 ?Zynq UltraScale+ RFSoC XCZU47DR FPGA? 芯片，集成 Quad ARM Cortex-A53 和 Dual ARM Cortex-R5F 處理器，支持實時操作系統 （RTOS）與 Linux 并行運行?

·4×A53+2×R5
多核處理器
·425K
LUTs

·4272
DSP Slices
·4GB
PS DDR4

·2GB
PL DDR4
·2x 128MB
QSPI FLASH

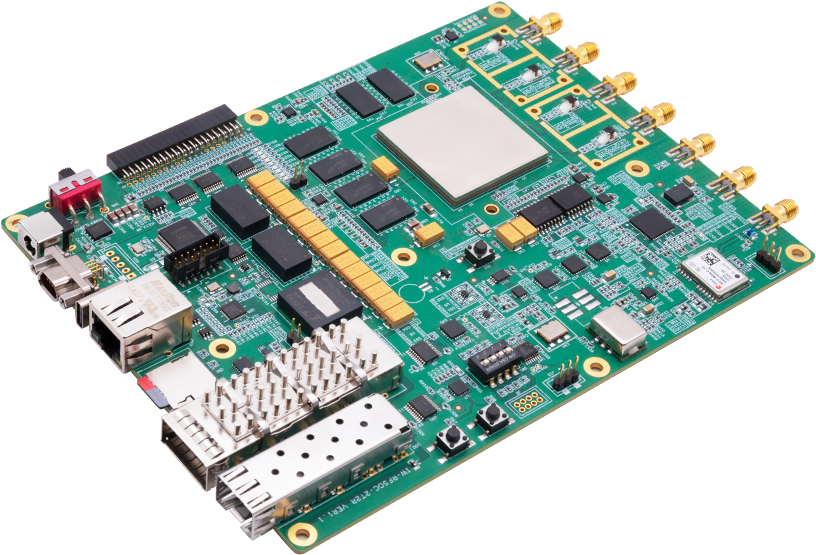

2 通道 14bit RF 直采技術

射頻直采 + 實時處理 + 光速傳輸

RF發送和RF接收端口通過高性能SMA側插 RF 連接器對外連接，以Zynq UltraScale+ RFSOC作為核心處理系統，具有豐富的外設接口用于匹配信號處理的外圍控制信號傳輸。AXW22板載40Gbps QSFP 連接器提供光口，10Gbps SFP光口，可與模擬和數字轉換并行地有效處理高速數據

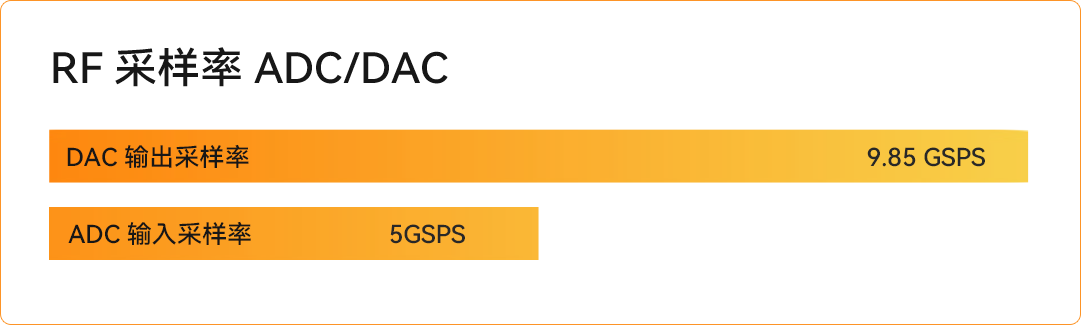

高性能高 RF 采樣率 ADC/DAC

滿足更大的系統應用需求

支持 2 路 14 bit ADC 5GSPS 輸入，2 路 14 bit DAC 9.85GSPS 輸出，單端信號輸入輸出，通過巴倫器件進行差分單端互轉功能，完成對數據的發送和接收，并且VCM 信號也引出至 TP，方便用戶調節共模電壓

單芯片自適應射頻平臺
面向單芯片無線電的完整 SoC

Zynq UltraScale+ RFSoC 異構計算架構，包括完整的 ARM 處理子系統、FPGA 架構，以及 RF 信號鏈中的完整模數可編程性，提供一個完整的單片軟件定義無線電平臺

高密度射頻通道集成
·2 路 14-bit 射頻直采 ADC/DAC?
·支持多板級聯同步，滿足大規模系統（雷達陣列等）需求
降低射頻信號鏈復雜性
·直接射頻采樣技術替代傳統模擬轉換，降低功耗與成本
·點芯片級集成 ADC/DAC，消除 JESD204B 接口需求，減少信號延遲
異構計算與資源復用
·RFSoC將射頻采樣、FPGA和處理器集成，簡化硬件架構，降低功耗和體積
·RF 采樣器件消除了 JESD204B 高速串行接口的復雜性,減少計算資源
更有效地卸載數據
· 采用 1 通道 40G QSFP VITA 66.4 光纖接口和1通道10G SFP光纖接口來有效地卸載數據

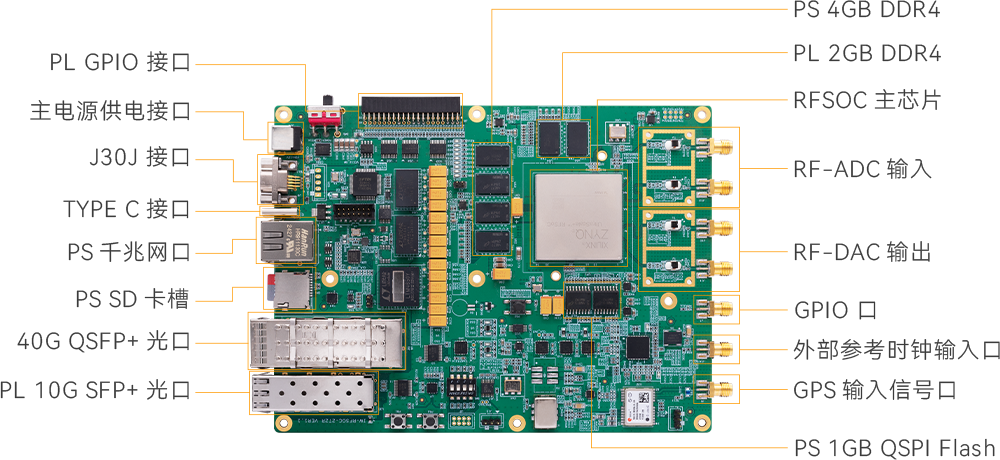

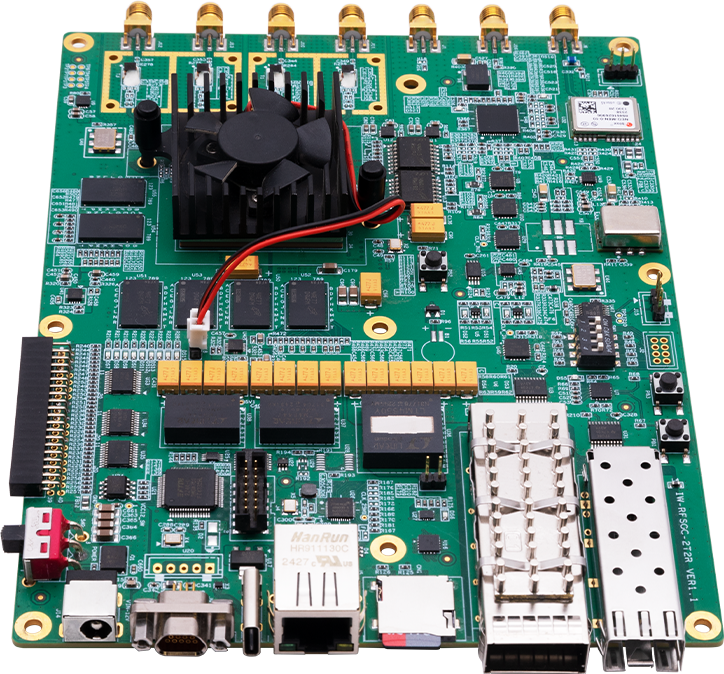

功能接口

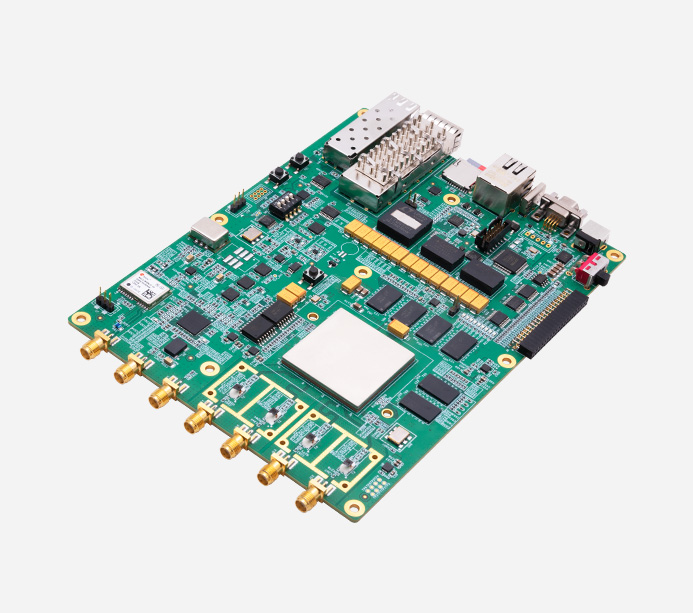

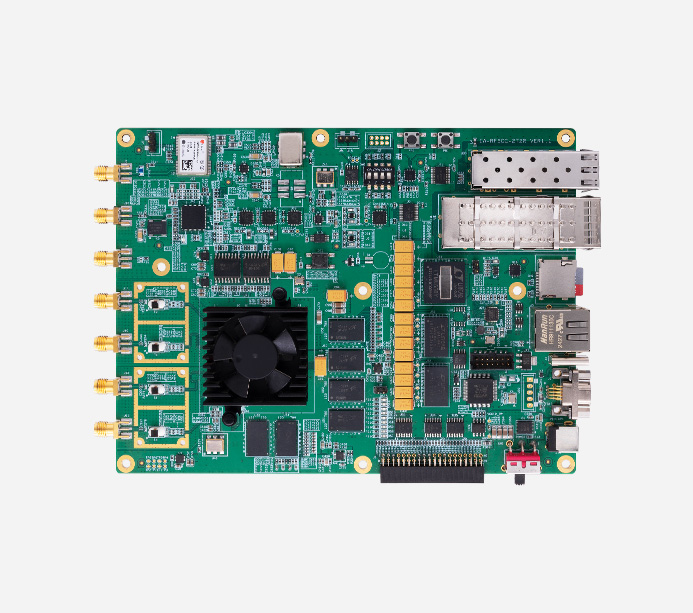

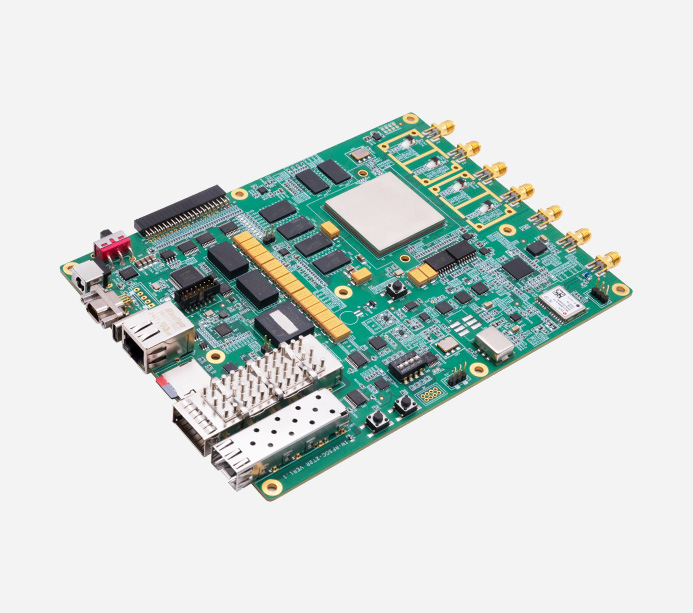

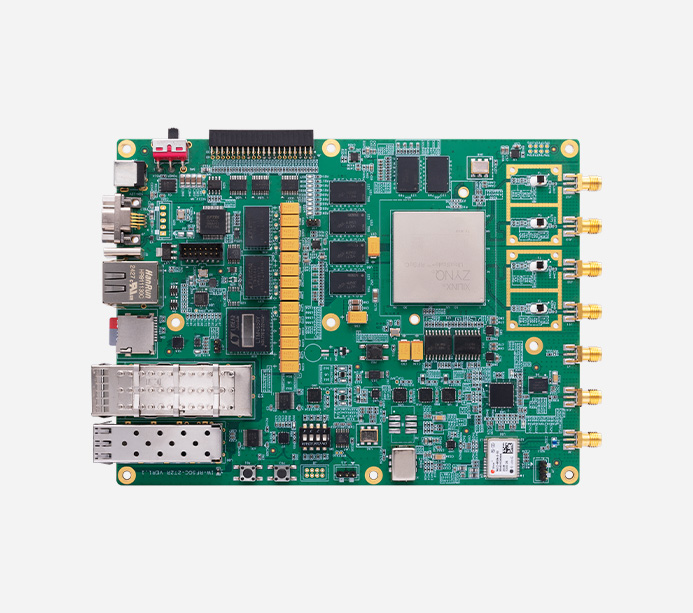

·開發板

產品參數

ZYNQ RFSoC 芯片參數

芯片型號

XCZU47DR-2FFVE1156I

芯片 CPU

Quad-core Arm CortexA53 MPCore
Dual-core Arm Cortex R5F MPCore

14 bit 2.5GSPS RF-ADC

14 bit 9.85GSPS RF-DAC

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

GTY/GTR

PL 端 GTY 8/PS 端 GTR 4

System Logic Cell

930K

CLB LUTs

425K

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

DSP Slices

4272

PCIe Gen4 x8

Zynq UltraScale+ 接口

內存

PS 端 4 片 1GB DDR4 共 4GB
PL 端 2 片 1GB DDR4 共 2GB

板卡供電

2.5mm 圓頭電源插座（DC +12V）

PS 端接口

2x 128MB QSPI flash 固化配置文件

1x JTAG 調試接口

1x 10/100/1000 Ethernet RGMII (RJ45) 網口

1x Mircro SD Card

PL 端接口

2 路 ADC (14-bit 、5GSPS) 端口

2 路 DAC (14-bit、9.85GSPS) 端口

1x QSFP+ 40G 光口

1x SFP+ 10G 光口

1 路 I2C 接口的 EEPROM

GPS 接口（接口形式：側插SMA連接器）

1 路 SPI 接口和 1 路 GPIO（接口形式：J30J連接器）

36x GPIOs（接口形式：2.0mm間距彎插排座）

1x RS232接口（接口形式：2.0mm 間距彎插排座） IO

8x LEDs

環境溫度

工作時 -40℃~85℃

包裝清單

FPGA 開發板

1 塊

散熱風扇

1 個

SD卡

1個

網線

1 根

SMA 線

4 根

電源適配器

1 個

資料 U 盤

1 個

結構尺寸

尺寸大小

擴展板 180mm x 135mm

應用領域

XCZU47DR 芯片集成 Quad Cortex-A53 處理器 + 930K 邏輯單元，支持復雜算法實時處理，適用于 5G 基站、雷達信號處理等高精度場景

5G 及 LTE 無線技術

通過 Zynq RFSoC，無線基礎設施制造商可實現顯著的占板面積及功耗減少，這對后期 MIMO 技術的發展至關重要

衛星通信

通過 Zynq RFSoC 中用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器

雷達信號處理和數據鏈

具有 2 通道 ADC 和 2 通道 DAC，可滿足更大的應用需求，能夠在預警場景下實現低時延收發，獲得最佳響應時

測試與測量

通過 Zynq RFSoC 中用直接RF采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器
