處理海量超寬帶數據、加速?gòu)?fù)雜算法的實時運行、解決傳統單一芯片的資源限制，幾乎是所有雷達通信行業及智能邊緣計算領域絞盡腦汁攻堅的難題。

ALINX 射頻無線電開發板 AXW47，采用 AMD Zynq UltraScale+ RFSoC ZU47DR 與 XCKU115 純邏輯 FPGA 的雙 FPGA 協同架構，提供更強的計算資源、更寬廣的射頻處理能力和靈活的存儲配置，為5G Massive MIMO、毫米波雷達、衛星通信及 AI 賦能的射頻應用，提供可靠的端到端解決方案。

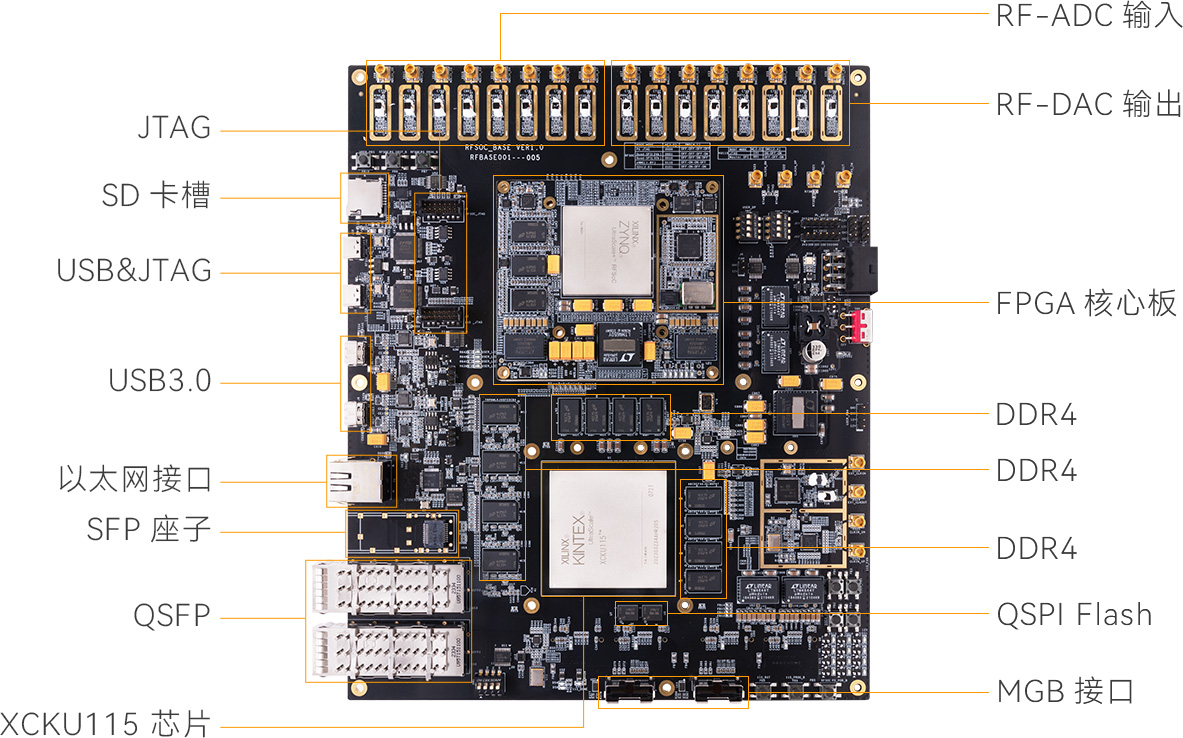

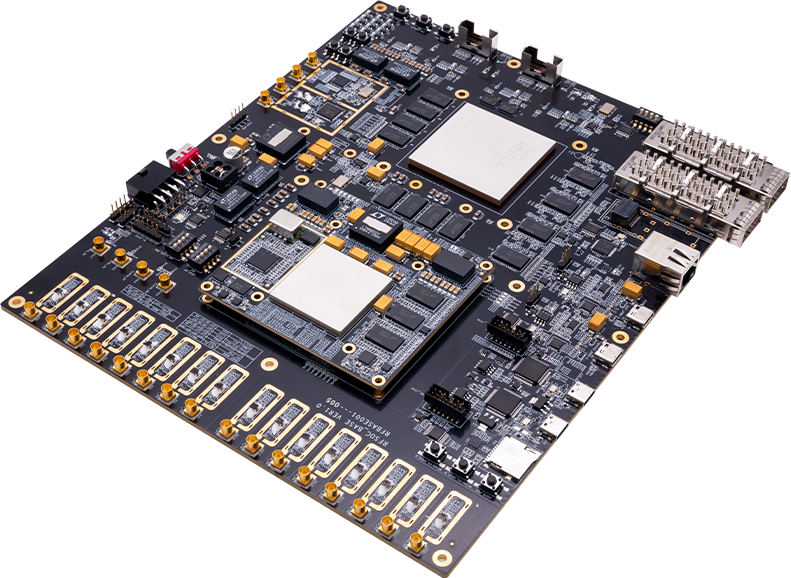

（ALINX 基于 AMD RFSoC FPGA 射頻開發平臺 AXW47）

核心架構：雙 FPGA 協同，性能倍增

集成四核 ARM Cortex-A53 + 雙核 ARM Cortex-R5F 處理器，為系統控制、管理和實時處理提供強大算力。

提供 8 路 14 位 RF-ADC（最高5GSPS采樣）和 8 路 14 位 RF-DAC（最高9.85GSPS采樣）的直接射頻采樣功能，大幅減少信號延遲。

載板上擴展的 XCKU115 純邏輯 FPGA，提供了額外 1451K 邏輯單元 和 5520 個 DSP 切片。

雙 FPGA 協同架構實現了高效的分工合作與高速連接。ZU47DR 負責 RF 直采和初步實時處理；XCKU115 用于承擔更復雜的任務，比如算法加速、深度數據預處理，或大規模多通道數據聚合任務。

這種分工，既提升了系統整體吞吐量，又優化了功耗，突破了單一 RFSoC 芯片的資源限制。即使是高級波束成形、復雜信道編碼、大規模矩陣運算這類計算密集型算法，也能獲得充足、高效的硬件加速。

單通道超寬帶處理：頻譜洞察更精細

AXW47 集成了 8 路 14 位 RF-ADC，最大采樣率高達 5GSPS；以及 8 路 14 位 RF-DAC，最高采樣率高達 9.85GSPS。

相比其他通道數更多的板卡，如 AXW49 的 16 路 2.5GSPS ADC，AXW47 在通道數適中的情況下，將單通道 ADC 采樣率提升至 5GSPS。它更注重單個通道的超寬帶處理能力。更高的采樣率意味著每個 RF 通道可以捕獲或生成的瞬時帶寬更寬，能夠?qū)崿F(xiàn)時域分析中更精細的分辨率或更廣泛的頻譜感知能力。

如果您的項目對單通道帶寬要求極高，例如，毫米波雷達的超寬帶信號捕獲，或是高分辨率測試測量，它絕對是理想選擇。

多樣化存儲配置：海量數據，從容應對

AXW47 在存儲配置上，非常靈活，也較為全面。

核心板：提供 PS 4GB DDR4、PL 2GB DDR4、32GB eMMC 以及 256MB QSPI Flash。

擴展板：進一步增加了 4 組 DDR4 共 16GB 的存儲能力。

外部存儲擴展：支持 4 路 NVMe 接口存儲擴展。

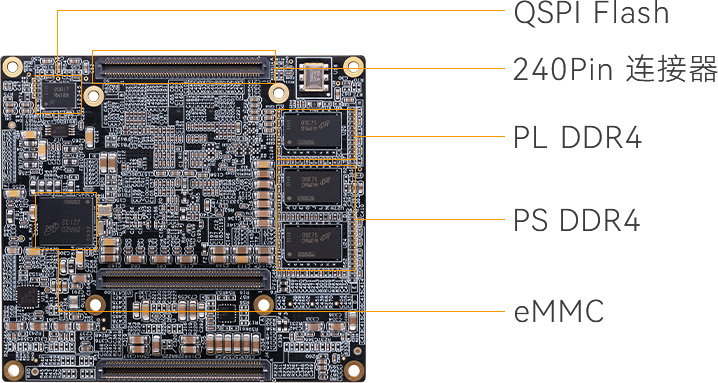

（AXW47 核心板 ACW47）

總計高達 22GB 的 DDR4 和 4 路 NVMe 接口，為大規模數據存儲、高速緩存和復雜操作系統/應用提供了充足空間。NVMe 接口能夠滿足大規模、高速數據記錄和回放的嚴苛需求，比如雷達原始數據的高速記錄或通信系統信道模擬。它解決了對持久、高吞吐量數據管理的需求，遠超僅僅運行操作系統或緩沖數據。

高速數據傳輸：無縫連接，暢通無阻

AXW47 配備了 2 個 40G QSFP+ 高速數據傳輸接口和 1 個 10G SFP+ 光纖接口。

總計 90Gbps 的外部光纖帶寬，確保雙 FPGA 協同處理后的海量數據能夠高效、低延遲地傳輸?shù)酵獠糠?wù)器、網絡或存儲系統，尤其是在分布式架構中，保證了整個系統的數據吞吐量和實時性。

AXW47 為高性能射頻開發提供了強勁支撐，憑借獨特的雙 FPGA 協同架構和卓越的性能，AXW47 非常適用于 5G Massive MIMO 基站、毫米波雷達、衛星通信等應用領域。

欲了解更多技術細節和購買信息，請隨時與我們聯系。
