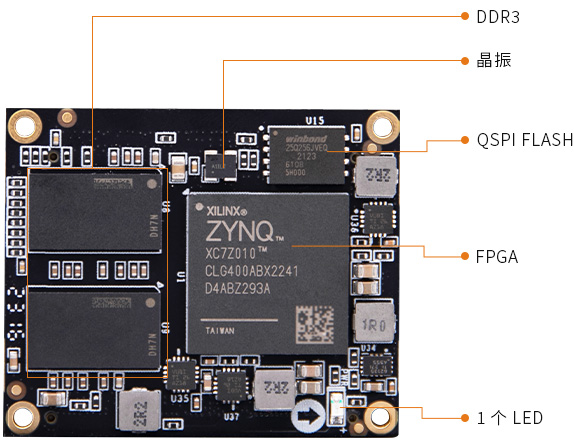

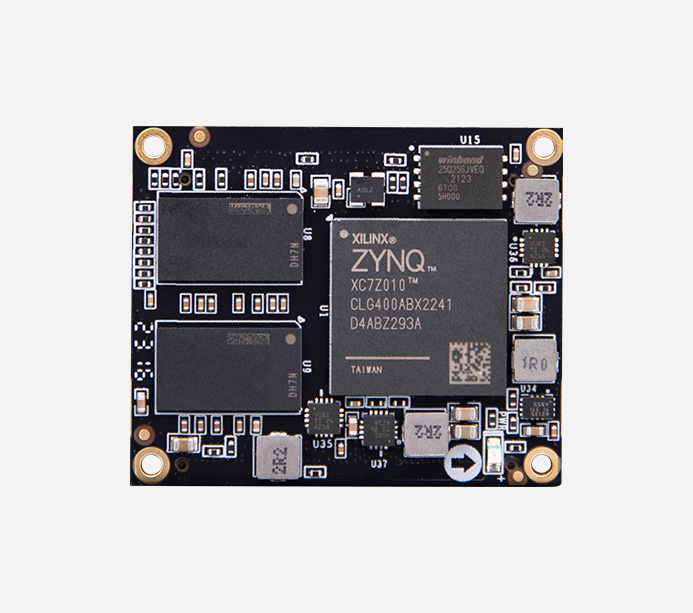

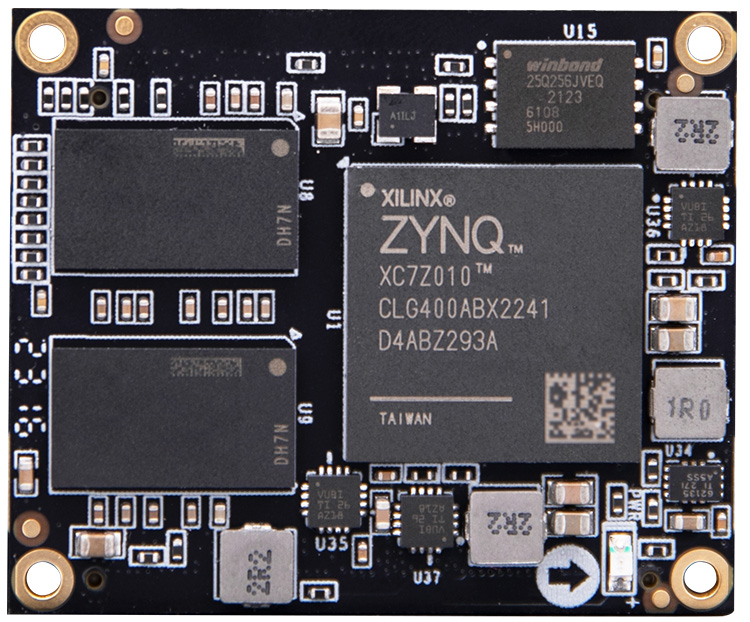

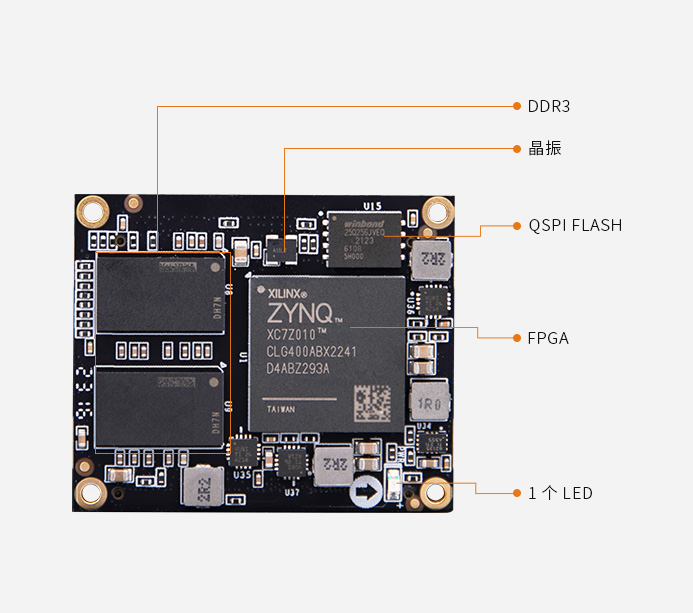

核心板

AC7Z010

FPGA 型號

XC7Z010-1CLG400I

內核

雙核 ARM Cortex-A9

內存

DDR3 512MB，32bit總線，數據速率 1066Mbps

芯片級別

工業級，工作溫度 40°C~85°C

邏輯單元數量

28k

查找表

17600

觸發器

35200

DSP slice

80

Block RAM

2.1Mb

PS MIO

48 個

PLIO

96 個

DDR3

2 片 256MB DDR3 共 512MB，32bit 總線，數據速率 1066Mbps

QSPI Flash

1 片 32MB QSPI FLASH, 可用作 FPGA 用戶數據的存儲

AD 轉換器

2 個 AD 轉換器,可測量片上電壓、溫度感應，采樣率 1MBPS

晶振

33.33M PS 端

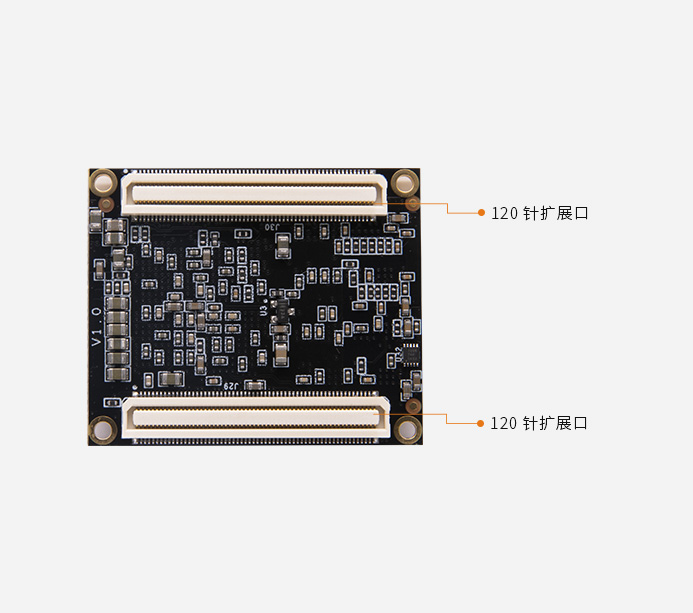

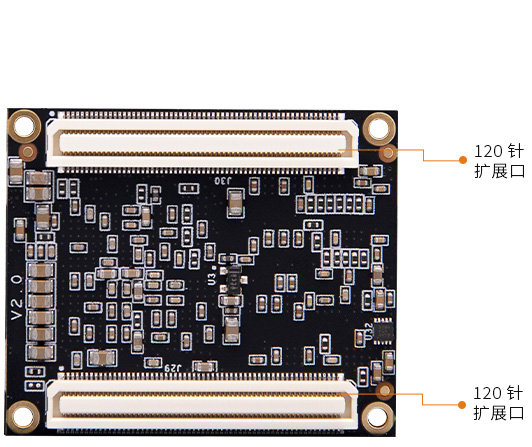

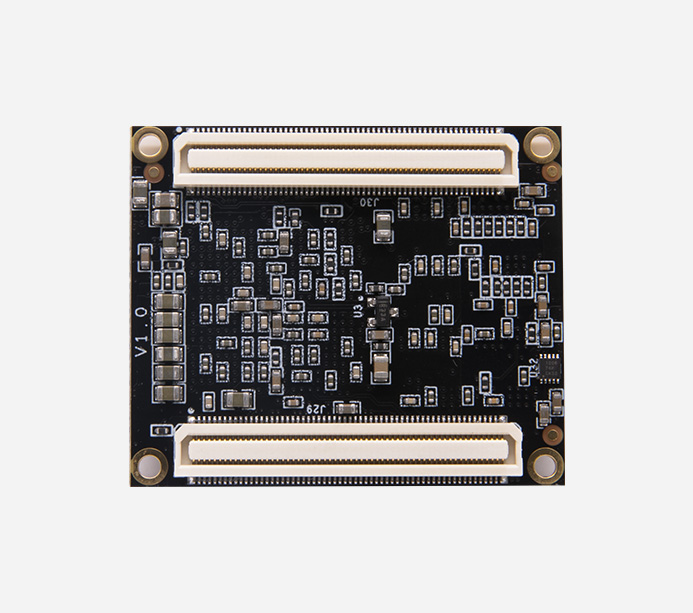

擴展口

2 路 120pin 松下工業級連接器

LED 燈

1 個 LED 電源指示燈

輸入電壓

5V 供電

FPGA 核心板

1 塊
