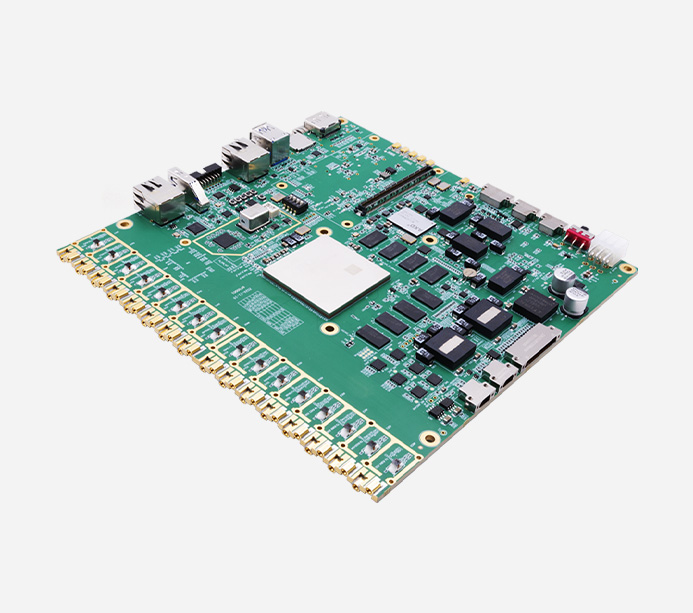

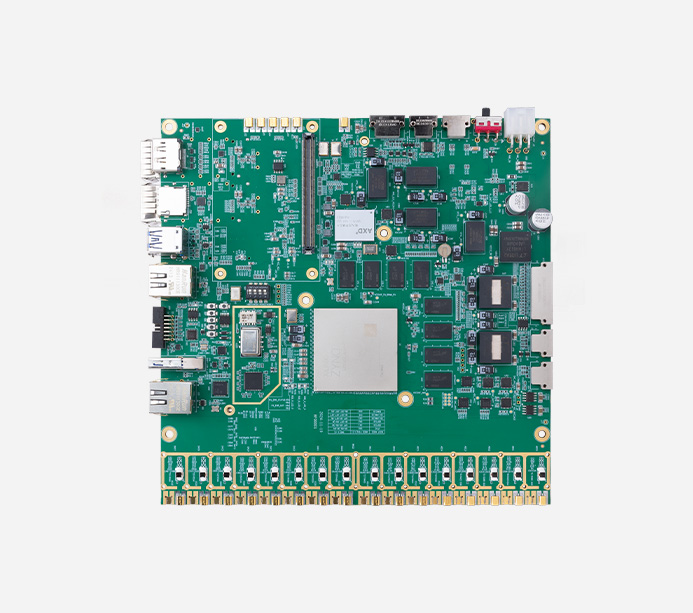

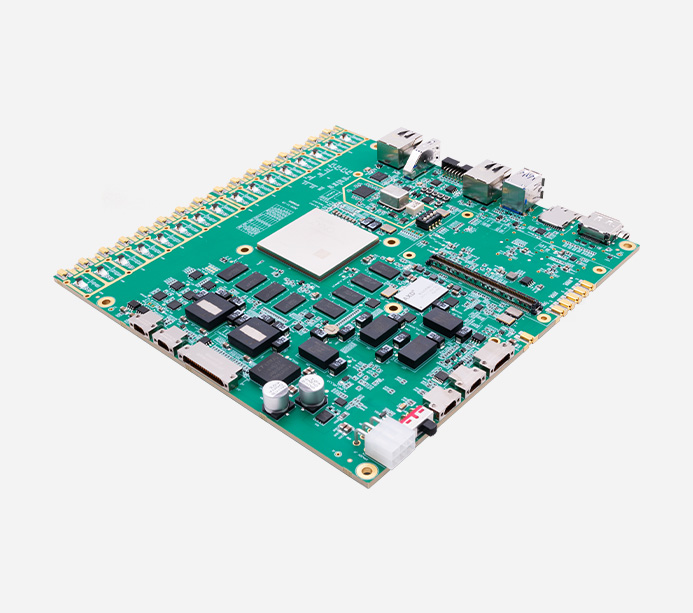

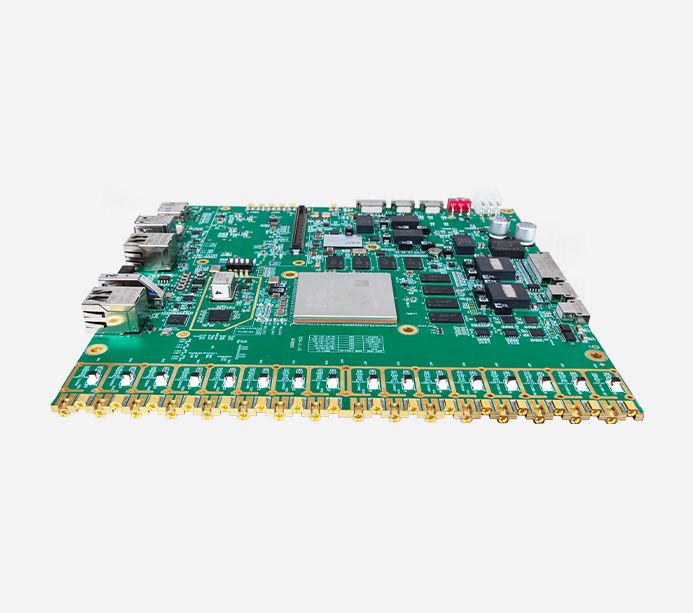

軟件無線電射頻 Zynq UltraScale+ RFSoC FPGA 開發板 XCZU49DR 雷達通信

XCZU49DR

產品型號
AXW49
產地
上海
價格
￥160000.00

產品推薦

產品詳情
資料下載
售后服務

垂直行業解決方案板卡

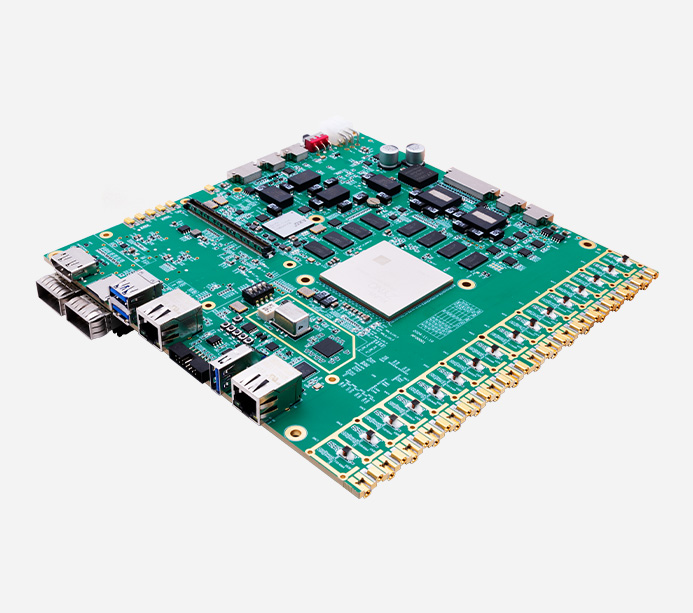

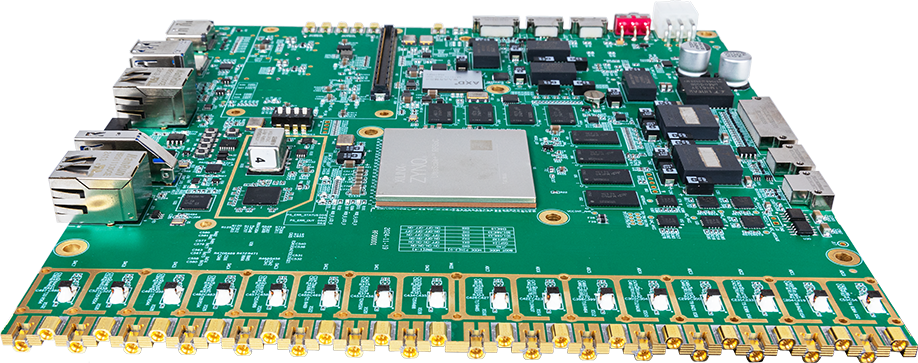

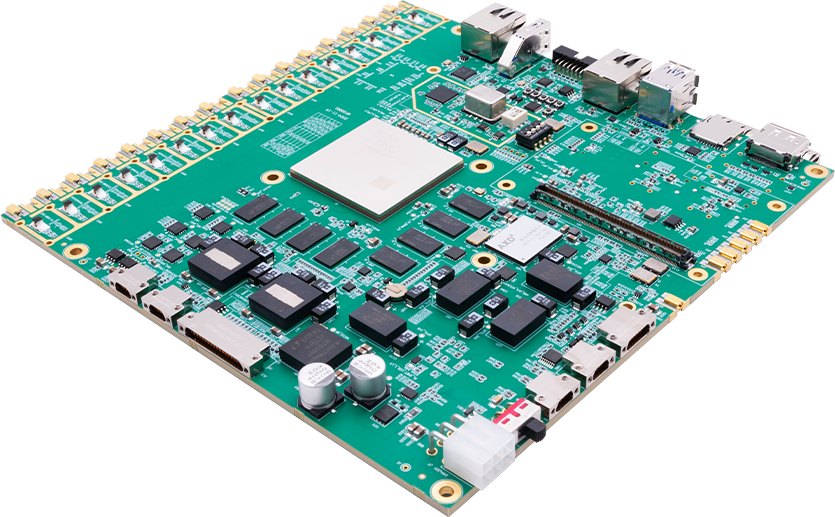

超高端射頻 RFSoC FPGA 開發板

基于 AMD Zynq UltraScale+ RFSoC 架構設計，專為高性能射頻信號處理與實時控制場景優化

·XCZU49DR
高性能芯片
·2.5GSPS
16 個 14bit ADC

·9.85GSPS
16個14bit DAC
·多種 IO 擴展
靈活擴展性

·Kontron 模塊
高速數據處理性能

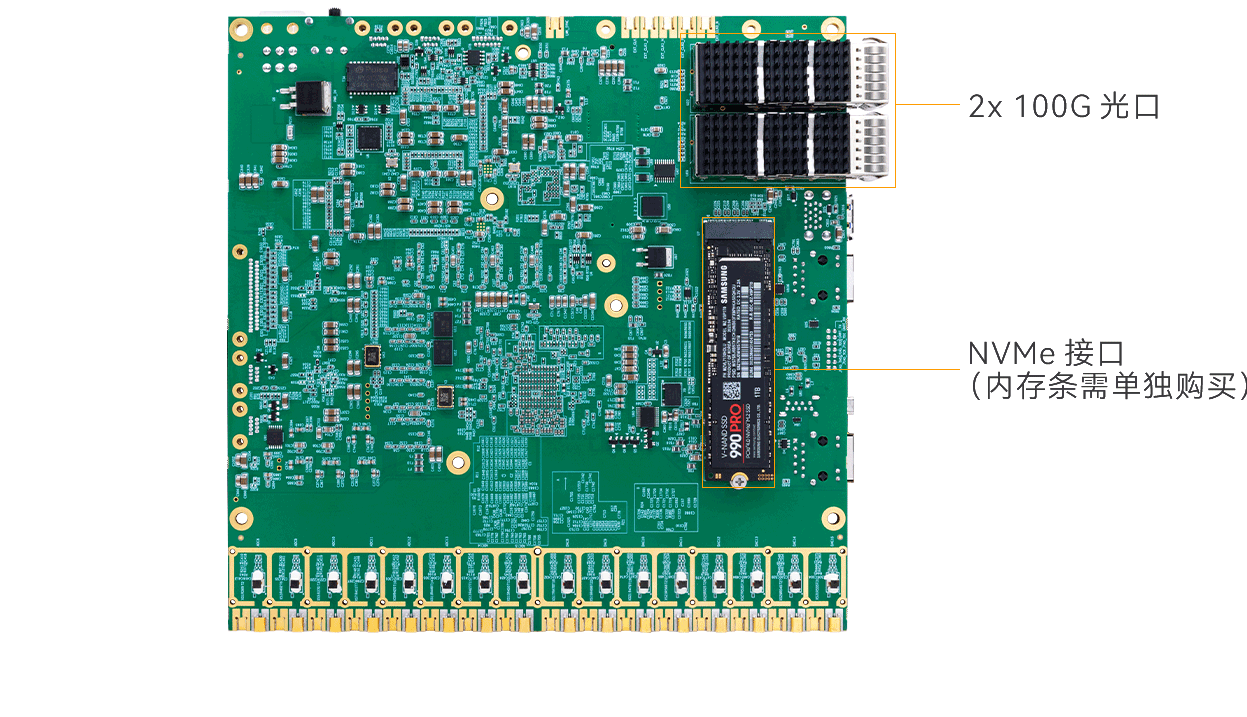

·2x 100G 光口
高速數據傳輸性能

開發板核心硬件架構

采用 Zynq UltraScale+ XCZU49DR FPGA 芯片，集成 Quad ARM Cortex-A53和 Dual ARM Cortex-R5F 處理器，支持實時操作系統（RTOS）與 Linux 并行運行

·930K
Logic Cells
·425K
LUTs

·4272
DSP Slices
·4GB
PS DDR4

·4GB
PL DDR4
·2x 128MB
QSPI FLASH

16 通道 14bit RF 直采技術

與異構多板同步一體化

·全集成射頻直采
·多板級聯擴展
·異構計算融合
·低功耗與靈活性
·高密度信號鏈

通過高密度信號鏈、直接射頻采樣及異構計算整合，有效解決了多通道系統在性能、功耗與復雜度方面的挑戰，適用于5G基站、相控陣?yán)走_(dá)等高端應用場景

高性能高 RF 采樣率 ADC/DAC

滿足更大的系統應用需求

支持 16 路 14 bit ADC 2.5GSPS 輸入，16 路 14 bit DAC 9.85GSPS 輸出，單端信號輸入輸出，通過巴倫器件進行差分單端互轉功能，完成對數據的發送和接收，并且VCM 信號也引出至 TP，方便用戶調節共模電壓

單芯片自適應射頻平臺
面向單芯片無線電的完整 SoC

Zynq UltraScale+ RFSoC 異構計算架構，包括完整的 ARM 處理子系統、FPGA 架構，以及 RF 信號鏈中的完整模數可編程性

高密度射頻通道集成
·16 路 14-bit 射頻直采ADC/DAC
·支持多板級聯同步，滿足大規模系統（雷達陣列等）需求
降低射頻信號鏈復雜性
·直接射頻采樣技術替代傳統模擬轉換，降低功耗與成本
·點芯片級集成 ADC/DAC，消除 JESD204B 接口需求，減少信號延遲至微秒級?
異構計算與資源復用
·RFSoC 架構融合 FPGA+ARM+DSP，支持流式數據處理與智能決策一體化
·通過硬件加速與多核協同，釋放大量邏輯資源用于定制化算法

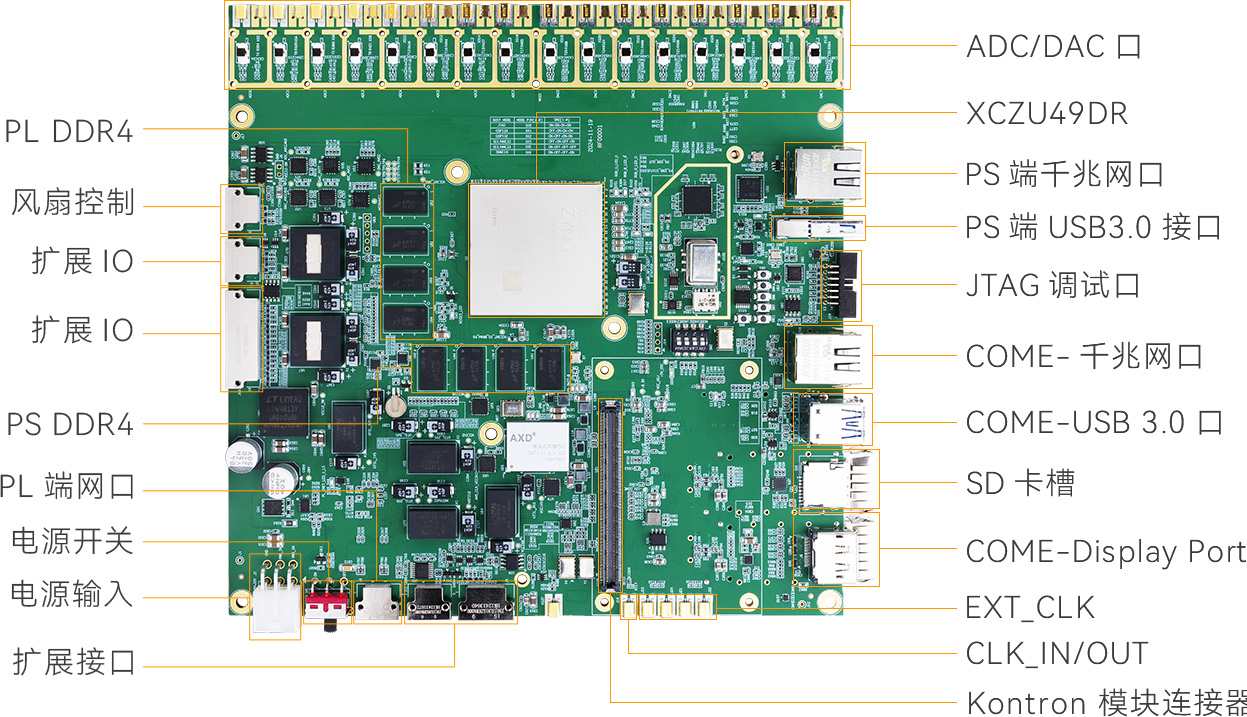

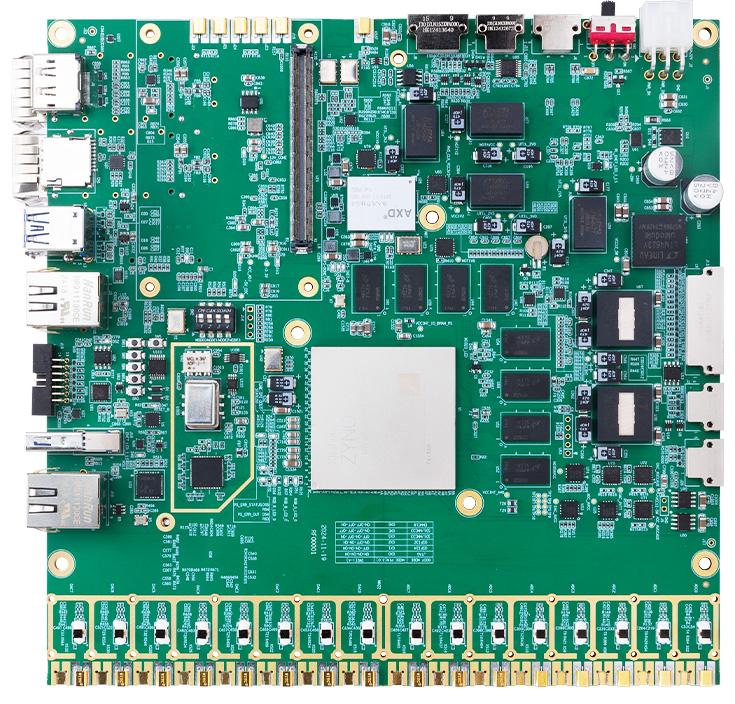

功能接口

·開發板

產品參數

ZYNQ RFSoC 芯片參數

芯片型號

XCZU49DR-2FFVF1760E

芯片 CPU

Quad-core Arm CortexA53 MPCore
Dual-core Arm Cortex R5F MPCore

14 bit 2.5GSPS RF-ADC

14 bit 9.85GSPS RF-DAC

Decimation/ interpolation

1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x

GTY

System Logic Cell

930K

CLB LUTs

425K

Max.Dist.RAM

13.0Mb

Total Block RAM

38.0Mb

UltraRAM

22.5Mb

DSP Slices

4272

PCIe Gen4 x8

Zynq UltraScale+ 接口

內存

PS 端 4 片 1GB DDR4 共 4GB，64bit，數據速率 2400Mbps
PL 端 4 片 1GB DDR4 共 4GB，64bit，數據速率 2400Mbps

板卡供電

電源供電接口采用 39-30-1060（輸入電壓 24~32V）

PS 端接口

2x 128MB QSPI flash 固化配置文件

1x USB 3.0 Port

1x 10/100/1000 Ethernet RGMII (RJ45) 網口

1x Mircro SD Card

PL 端接口

1x M.2 接口，接 M.2 SSD 固態硬盤（需要用戶購買）

16 路 ADC (14-bit 、2.5GSPS) 端口

16 路 DAC (14-bit、9.85GSPS) 端口

1 路內置的 RTC 實時時鐘

32x IO

1x 10/100/1000 Ethernet RGMII (RJ45) 網口

功耗

60W（根據用途，以實測值）

環境溫度

工作時 -40℃~70℃

包裝清單

FPGA 開發板

1 塊

散熱風扇

1 個

SD 卡

1 個

網線

1 個

Type-c 線

1 根

電源適配器

1 個

SMA 線

1 個

資料 U 盤

1 個

結構尺寸

尺寸大小

擴展板 200mm x 200mm

擴展板結構尺寸圖

應用領域

XCZU49DR 芯片集成 Quad Cortex-A53 處理器 + 930K 邏輯單元，支持復雜算法實時處理，適用于 5G 基站、雷達信號處理等高精度場景

5G 及 LTE 無線技術

通過 Zynq RFSoC 無線基礎設施制造商可實現顯著的占板面積及功耗減少，這對后期MIMO技術的發展至關重要

衛星通信

通過 Zynq RFSoC 中用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器

雷達信號處理和數據鏈

具有 16 通道 ADC 和 16 通道 DAC，可滿足更大的應用需求，能夠在預警場景下實現低時延收發，獲得最佳響應時

測試與測量

通過 Zynq RFSoC 中用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器

AXW49 用戶手冊

所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。

所有配件及贈品不在保修范圍內。
