XCZU47DR
產品型號
ACW47價格

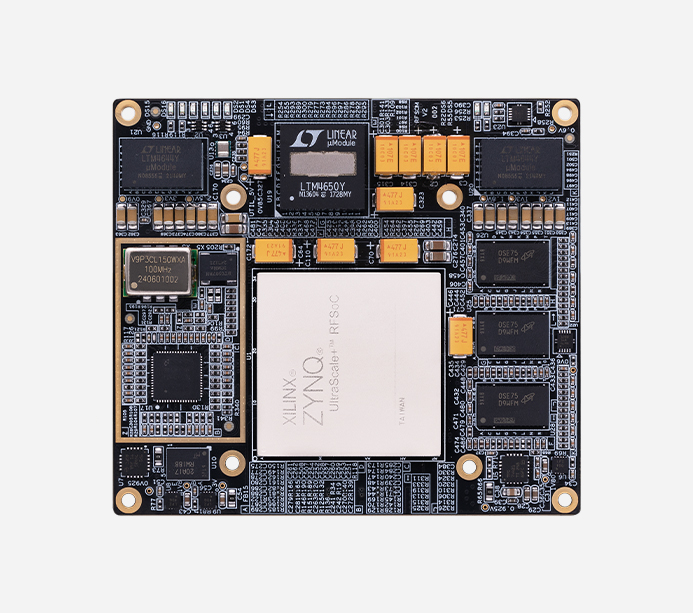

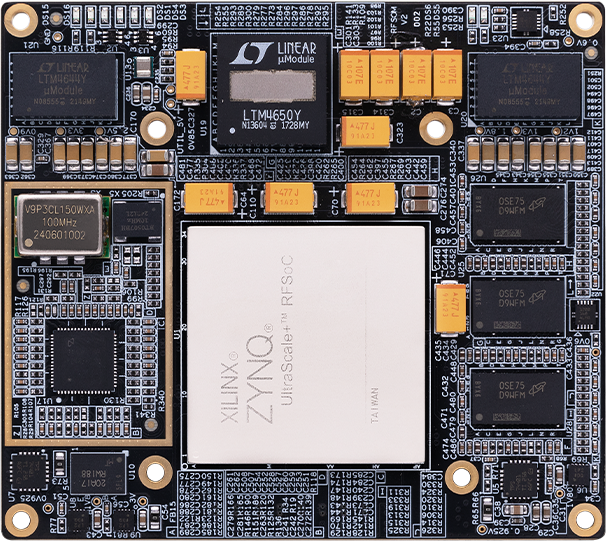

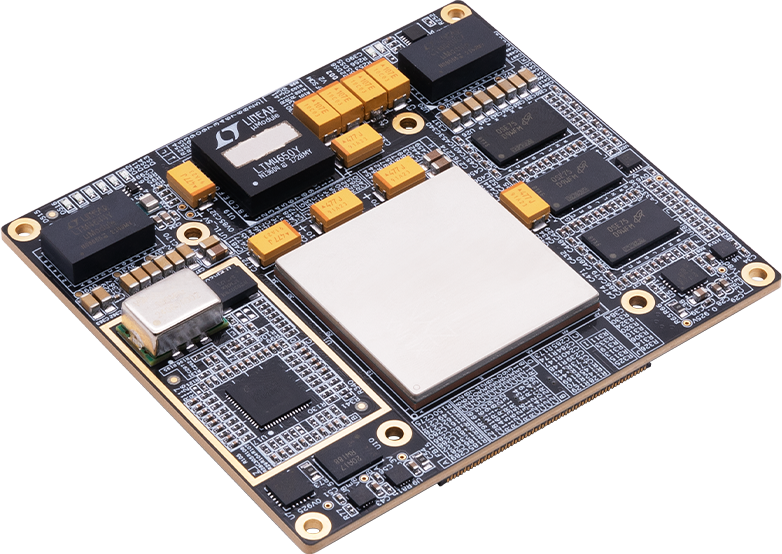

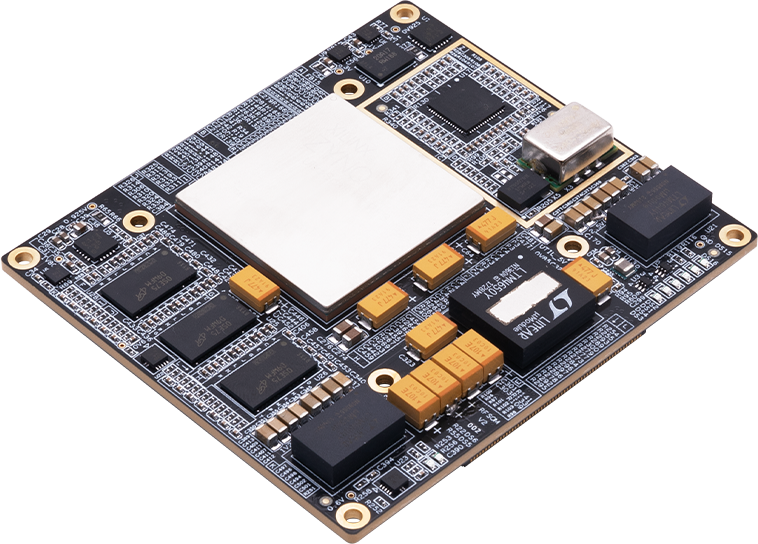

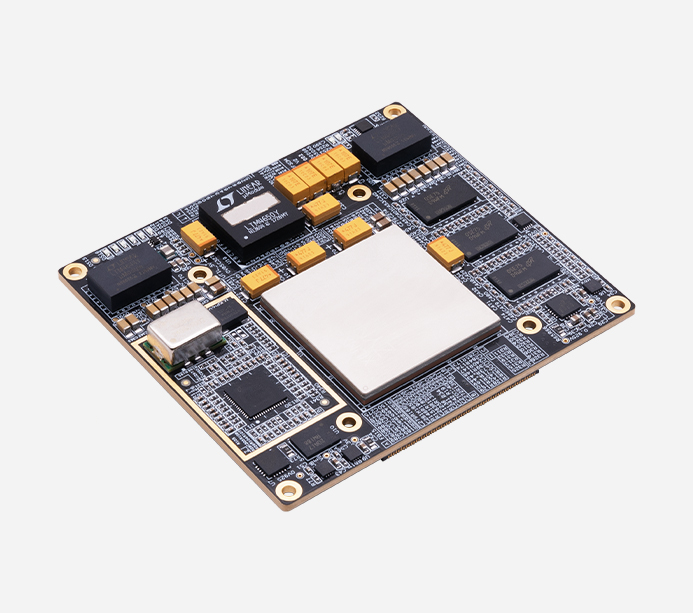

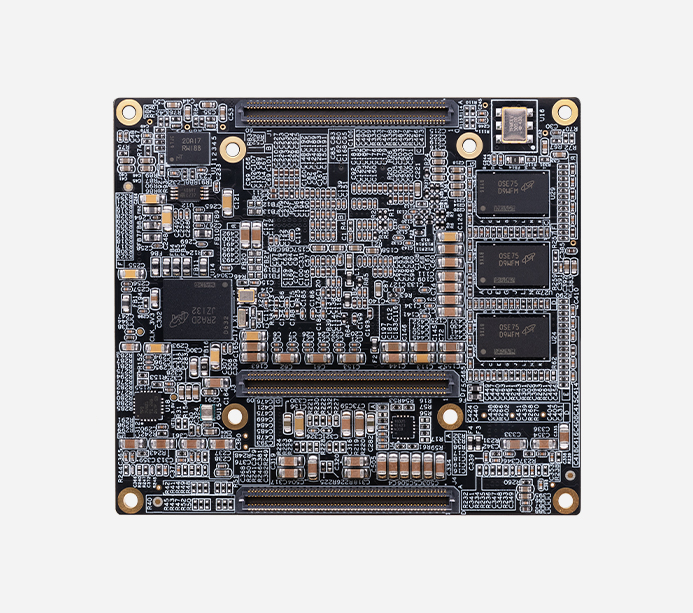

￥35000.00ACW47 核心板基于 AMD XCZU47DR RFSoC 芯片，集成多頻段無線電和電纜基礎設施，搭載四核 A53+雙核 R5F 異構處理器。支持 8 通道 14 位 5GSPS ADC 輸入和 9.85GSPS DAC 輸出，適用于無線通信、雷達等高性能射頻應用。
Logic Cells
高速收發器
8 通道 14bit ADC
8 通道 14bit DAC
四核 Arm 處理系統
雙核 Arm 處理系統
ACW47 異構計算架構通過 ARM 雙核 Cortex-R5F+ARM 四核 Cortex-A53、 UltraScale+ FPGA 硬件加速引擎、及片內集成 8 通道 14 位 5GSPS RF-ADC 和 9.85GSPS RF-DAC，消除傳統 JESD204B 接口延遲，降低更多功耗，為 5G/雷達提供單芯片高性能解決方案。
PS DDR4
PL DDR4
QSPI FLASH
eMMC FLASH
PS GTR
ACW47 支持 8 通道 14 位 5GSPS ADC 和 9.85GSPS DAC ，單板實現傳統需多板級聯的功能。 實現了行業領先的射頻采樣性能，為超寬帶多通道應用提供端到端解決方案
ACW47 是基于 XCZU47DR RFSoC 芯片的單芯片自適應射頻平臺。該平臺面向單芯片無線電應用，提供了完整的系統級芯片（SoC）解決方案，集成了高性能的射頻直接采樣數據轉換器、FPGA 邏輯、完整的 ARM 處理器子系統和高速收發器，滿足無線、有線電視接入、測試測量、早期預警/雷達以及其它高性能 RF 應用需求。
8 通道 14-bit 射頻直采 ADC/DAC?
支持多板級聯同步，滿足大規模系統（雷達陣列等）需求
直接射頻采樣技術替代傳統模擬轉換，降低功耗與成本
點芯片級集成 ADC/DAC，消除 JESD204B 接口需求，減少信號延遲
RFSoC 將射頻采樣、FPGA 和處理器集成，簡化硬件架構，降低功耗和體積
RF 采樣器件消除了 JESD204B 高速串行接口的復雜性,減少計算資源
板卡率先與 MAGI Project 合作，提供豐富的靈活可配置IP，縮短客戶的設計和驗證周期
芯片型號
XCZU47DR-2FFVE1156I
芯片 CPU
Quad-core Arm CortexA53
Dual-core Arm Cortex R5F
ADC
8 通道 14 位 RF-ADC（最大采樣率 5GSPS）
DAC
8 通道 14 位 RF-DAC（最大采樣率 9.85GSPS）
內存
PS 4GB DDR4 64bit
PL 2GB DDR4 32bit
存儲
2x 128MB QSPI Flash
eMMC
PS 32GB eMMC
System Logic Cell
930K
CLB LUTs
425K
DSP Slices
4272
Decimation/ interpolation
1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x
GTY/GTR
PL 端 GTY 8/PS 端 GTR 4
Max.Dist.RAM
13.0Mb
Total Block RAM
38.0Mb
UltraRAM
22.5Mb
PCIe Gen4 x8
2
工作溫度
-40℃~85℃
功耗
60W（根據用途，以實測值）
FPGA 開發板
1 塊
散熱風扇
1 個
資料 U 盤
1 個
尺寸大小
80.5mmx90mm
核心板結構尺寸圖
通過 Zynq RFSoC，無線基礎設施制造商可實現顯著的占板面積及功耗減少，這對后期 MIMO 技術的發展至關重要
通過 Zynq RFSoC 中用直接 RF 采樣、高靈活、可重構邏輯及軟件可編程性，為信號生成和信號分析構建高速度的多功能儀器
具有 8 通道 ADC 和 8 通道DAC，可滿足更大的應用需求，能夠在預警場景下實現低時延收發，獲得最佳響應時間
設計人員可通過在 Zynq UltraScale+ RFSoC 中 使用直接 RF 采樣、高度靈活的可重新配置邏輯 和軟件可編程性，構建用于信號生成和信號分析 的高速多功能儀器
所有出售產品主體保修期為 12 個月，其中 FPGA 芯片、液晶屏為易損件，不在保修范圍內。
所有配件及贈品不在保修范圍內。
